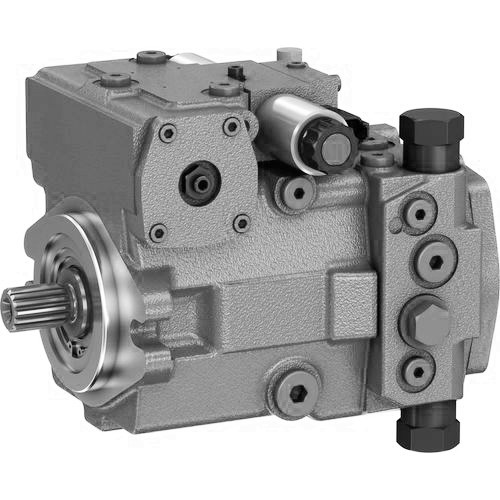

Pompes à circuit fermé hydraulique A10VG Rexroth Pompes à piston axiale à haute pression variable

A10VG pompes hydrauliques circuit fermé, Rexroth Pompes piston axiale variable haute pression

Dispositif de commande

Régulation proportionnelle, hydraulique, basée sur la pression du pilote
Le débit de sortie de la pompe est infiniment variable entre 0 et 100%, proportionnel la différence de pression du pilote appliquée aux deux ports de signal du pilote (Y1 et Y2).
Le signal pilote, provenant d'une source externe, est un signal de pression. Le débit est négligeable, car le signal pilote n'agit que sur la bobine de commande de la vanne de commande.
Cette bobine de commande dirige ensuite l'huile de commande dans et hors de la bouteille de caressage pour ajuster le déplacement de la pompe selon les besoins.
Un levier de rétroaction connecté au piston de caressage maintient le débit de la pompe pour tout signal pilote donné dans la plage de commande.
Si la pompe est également équipée d'une soupape de régulation de l'AD (voir page 14), le fonctionnement automobile est possible pour les entraînements.

Régulation proportionnelle, hydraulique, servo mécanique
Le débit de sortie de la pompe est infiniment variable entre 0 et 100%, proportionnel l'angle de pivotement du levier de commande.
Un levier de rétroaction relié au piston de caressage maintient le débit de la pompe pour toute position donnée du levier de commande.
Si la pompe est également équipée d'une soupape de régulation de l'AD (voir page 14), le fonctionnement automobile est possible pour les entraînements.

Données techniques

Pompes pression moyenne pour les applications en circuit fermé.

Taille 18... 63.

Pression nominale de 300 bar.

La pression maximale est de 350 bar.

Circuit fermé.

Caractéristiques

Pompe de propulsion intégrée pour l'alimentation en huile de propulsion et pilote.

La direction du débit change lorsque la plaque d'épée est déplacée travers la position neutre.

Valves de soulagement haute pression avec fonction de propulsion intégrée.

Une soupape de soulagement de pression.

Optionnel avec coupure de pression.

Une grande variété de contrôles.

Le dessin de l'épée.
