2.8 pouces 40PIN RGB Interface TFT LCD Module ST7789V 240 * 320 IPS TFT affichage LCD
Taille:2.8 pouces
LANCEMENT DE PIXEL (W*H):0.180 sur 0.180
Interface de la MLC:Interface RGB 565 BIT
Zones actives:43.2*57,6 mm
Voltage de rétroéclairage:2.8-3.3V
Nombre de pixels:240*320
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
Il a également indiqué que la Commission avait procédé à une évaluation de l'efficacité de la mesure et qu'elle n'avait pas été informée de l'évolution de la situation.
dernière connexion fois fournisseur:
dans 48 heures
Détails du produit
Profil de la société
Détails du produit
2Écran LCD TFT de 8 pouces240*320 QVGAtype de paysageavec interface RGB TFT LCD Module
Tianxianwei TXW280074B0 est un module TFT-LCD diagonal de 2,8
pouces avec une résolution QVGA de 240x320 pixels. Ce module est
équipé d'un circuit intégré ST7789V;Il comprend des fonctions de
commande et de pilote IC, prend en charge les interfaces RVB et a
une tension d'alimentation (VDD) allant de 2,8 V 3,3 V. Ce module
est équipé d'un panneau de surface anti-éblouissement.
Le module TFT-LCD TXW280074B0 est en mode paysage avec une
luminosité de 400 nits. Ce module peut également être utilisé pour
les écrans tactiles résistifs et les écrans tactiles capacitifs de
projection (en option).TXW280074B0 peut fonctionner dans une plage
de température de -20 °C +70 °C; sa plage de température de
stockage est comprise entre -30 °C et +80 °C.
Questions fréquentes
1Comment puis-je passer une commande?
S'il vous plaît fournir les détails de vos exigences aussi
clairement que possible afin que nous puissions vous envoyer
l'offre la première fois.
Pour la conception ou une discussion plus approfondie, il est
préférable de nous contacter par e-mail / téléphone pour une
proposition de solution LCD plus claire et précise pour vous. .
2Quel genre d'affichage offrons-nous?
Nous avons un module d'affichage LCD couleur TFT, un module LCD
monochrome, un module LCD OLED, un module LCD avec cadre numérique,
une tablette Android, etc. Nous prenons en charge les applications
intérieures et extérieures,applications industrielles et
commerciales.
Nous soutenons également des solutions standard et des solutions de conception personnalisées.
Nous avons des produits prêts l'emploi et de conception pour fournir aux clients des solutions uniques.
3Et la garantie?
Nous avons une garantie d'un an. Tous les défauts peuvent être
retournés et remplacés.
4Quels sont vos termes de livraison?
Nous acceptons FedEX, TNT, EMS, UPS etc. Vous pouvez choisir celui
qui est le plus pratique ou rentable pour vous.
| Produit: | 2Écran LCD TFT de 8 pouces | Écran tactile: | Panneau tactile résistif (facultatif) |
|---|---|---|---|
| Résolution: | 240*320 | Dimension du verre de couverture: | Personnalisable |
| Direction de la vue: | 12:00 | Interface: | RGB (personnalisable) |
| Numéro de broche: | 40 broches (personnalisables) | Connexion: | Couplings (personnalisables) |
| La luminance de surface: | 400 Cd/m2 (nits) (personnalisable) | Durée de vie de la LED: | 30000 heures |
Pourquoi nous choisir?
1- Je ne sais pas.Nous fournissons une solution personnalisée d'affichage LCD
Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?Je vous en prie.peut répondre vos besoins LCD personnalisés.
2- Je ne sais pas.Solutions totales pour écran tactile et affichage
Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?Je vous en prie.peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique.
3- Je ne sais pas.Engagement en faveur de la fiabilité de la qualité
Je vous en prie.Nous assurons la qualité grce la gestion de la fabrication IQC,PQC et OQC,tests de fiabilité et de vieillissement.
4- Je ne sais pas.Fourniture long terme
Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs l'avance pour assurer vos besoins d'approvisionnement long terme.
2.8 pouces TFTécranLe dessin
MDLDes descriptions de broches
| Le numéro de code. | Le symbole | Fonctionnel |
| 1 2 | LEDA | ÉNERGIE + ANODE de rétroéclairage |
| 3 4 | LEDK | L'alimentation électrique pour la cathode de rétroéclairage |
| 5 | Le GND | La puissance de la terre |
| 6 | Réinitialiser | Réinitialisez le terminal d'entrée du signal. |
| 7 | CS | Un signal de sélection de puce |
| 8 | Le SCL | Cette broche est utilisée pour être l'horloge d'interface série |
| 9 | Le SDA | Pile d'entrée de l'interface SPI. |
| 10 25 | D0 D15 | Le bus de données de l'interface RGB. |
| 26 33 | N.C. | N.C. |
| 34 | HSYNC | Synchronisation horizontale. |
| 35 | VSYNC | Synchronisation verticale, le signal est en RGB I/F. |
| 36 | Le PCLK | Signal d'horloge de pixels en RGB I/F. |
| 37 | DEN | Le signal de données activé en RGB I/F. |
| 38 | VCI ((2,8V) | Énergie 2,6 V 3,3 V |
| 39 | Le système d'aiguillage doit être équipé d'un système de freinage. | Le niveau de tension de sortie/entrée (VDDI DGND): 1,65 V 3,3 V |
| 40 | Le GND | La puissance de la terre |
Caractéristiques de l'unité de rétroéclairage
Le système de rétroéclairage est un type d'éclairage de bord avec 6 LED blanches dont les caractéristiques sont présentées dans les tableaux suivants.
| Caractéristiques | Le symbole | Je ne sais pas. | Le type | - Je vous en prie. | Unité | Les notes |
| Voltage avant | VF | 2.8 | - | 3.2 | V | - |
| Courant vers l' avant | Je suis...F | - Je ne sais pas. | 120 | - | - Je ne sais pas | - |
| Luminance (avec écran LCD) | Je vous en prie | 400 | - Je ne sais pas. | cd/m2 | - | |
| Durée de vie des LED | N/A | - Je ne sais pas. | 30,000 | - Je ne sais pas. | Il est temps | Nom de l'entreprise |
Nom de l'organisme:
La durée de vie de la LED est définie comme la diminution de la luminosité du module 50% de la luminosité initiale ILLa durée de vie de la LED pourrait être réduite si l'on utiliseLest supérieure 25 mA/LED.
RProblème de fiabilité
| Je ne veux pas. | Point d'essai | Condition d'essai | Les notes |
| 1 | Conservation haute température | +70°C / 96H | 1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
|
| 2 | Conservation basse température | -30°C / 96H | |
| 3 | Température élevée. | +60°C / 96H | |
| 4 | Température basse. | -20°C / 96H | |
| 5 | Stockage haute température/humidité | 50°C x 90%RH /96H | |
| 6 | Choc thermique et de froid | État statique, -20°C ((30 min) ~60°C (30 min),50 cycles |

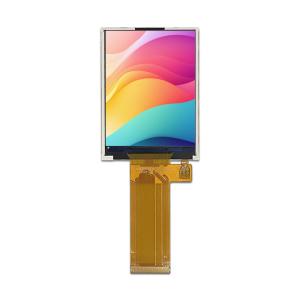

2.8 pouces TFTécran Image réelle du produit
Cherchez par mot clé: tft 2.8Je vous présente un écran LCD de 2,8 pouces, 2,8 pouces, 2,8 pouces, 2,8 pouces.8, affichage de 2,8 tft, affichage de 2,8 " tft, affichage de 2,8 pouces tft, affichage de tft 2.8, affichage TFT 2,8 ", écran TFT 2,8 pouces, écran TFT 2,8 pouces, écran TFT 2,8 pouces, écran TFT 2.8, écran TFT 2,8 pouces, écran TFT 2,8 ",Pour les véhicules moteur, RGB 2,8 pouces, RGB 2,8 pouces TFT, RGB 2,8 pouces écran, 2,8 paysage TFT écran LCD, 2,8 paysage TFT, 2,8 paysage TFT écran
