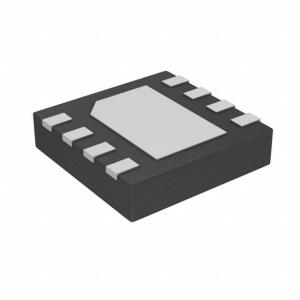

PIC12LF1822T-I/MF IC MCU 8BIT 3.5KB FLASH 8DFN Technologie à puce

Résumé du dispositif

Les PIC12F/LF1822/16F/LF1823 sont décrits dans la présente fiche de données.
La figure 1-1 montre un schéma de bloc des dispositifs PIC12F/LF1822/16F/LF1823.

CPU RISC haute performance:

• Seulement 49 instructions apprendre:
- Toutes les instructions cycle unique sauf les branches
• Vitesse de fonctionnement:
- DC 32 MHz oscillateur/entrée d'horloge
- cycle d'instruction en courant continu de 125 ns
• Capacité d'interruption avec enregistrement contextuel automatique
• Stack de matériel profond de 16 niveaux avec réinitialisation optionnelle de débordement/sous-débordement
• Les modes d'adressage direct, indirect et relatif:
- Deux registres de sélection de fichiers complets de 16 bits (FSR)
- Les FSR peuvent lire les programmes et les données

Structure de l'oscillateur flexible:
• Bloc oscillateur interne de précision 32 MHz:
- étalonnage d'usine ± 1%, typique
- gamme de fréquences sélectionnables par logiciel de 31 kHz 32 MHz
• Oscillateur interne faible puissance de 31 kHz
• Quatre modes cristallins 32 MHz maximum
• Trois modes d'horloge externes jusqu' 32 MHz
• boucle de verrouillage de phase 4X (PLL)
• Moniteur d'horloge sécurité contre les pannes:
- Permet un arrêt sécurisé si l' horloge périphérique s' arrête
• Démarrage de l'oscillateur deux vitesses
• Module d'horloge de référence:
Nom?

Caractéristiques spéciales du microcontrôleur:

• Fonctionnement complet 5,5 V PIC12F1822/16F1823
• Opération de 1,8 V 3,6 V PIC12LF1822/16LF1823
• Autoprogrammable sous contrôle logiciel
• Réinitialisation de l'alimentation (POR), minuterie de mise sous tension (PWRT) et minuterie de démarrage de l'oscillateur (OST)
• Réinitialisation de l'éclairage brun programmable (BOR)
• Températeur prolongé pour chien de garde (TDC)
• Programmeur en série en circuit (ICSP) via deux broches
• Débogage en circuit (DCI) par deux broches
• Programmeur de basse tension amélioré (LVP)
• Plage de tension de fonctionnement:
- 1,8 V 5,5 V (PIC12F1822/16F1823)
- 1,8 V 3,6 V (PIC12LF1822/16LF1823)
• Protection par code programmable
• Autoprogrammable sous contrôle logiciel

Caractéristiques de faible consommation:

• courant de veille (PIC12LF1822/16LF1823):
- 30 nA @ 1,8 V, typique
• courant de fonctionnement (PIC12LF1822/16LF1823):
-75 ̊A @ 1 MHz, 1,8 V, typique
• Courant du chronomètre de surveillance faible puissance (PIC12LF1822/16LF1823):
- 500 nA @ 1,8 V, typique

Caractéristiques analogiques:
• Module de convertisseur analogue-numérique (ADC):
- Résolution de 10 bits, jusqu' 8 canaux
- Conversion disponible pendant le sommeil
• Module de comparaison analogique:
- Jusqu' deux comparateurs analogiques rail-rail
- Contrôle du mode d' alimentation
- Une hystérésis contrôlable par logiciel.
• Module de référence de tension:
- Voltage de référence fixe (FVR) avec des niveaux de sortie de 1,024 V, de 2,048 V et de 4,096 V
- DAC résistif rail-rail 5 bits avec sélection de référence positive et négative

Les éléments marquants:
• Jusqu' 11 broches d'entrée/sortie et une seule broche d'entrée:
- Évacuateur/source de courant élevé 25 mA/25 mA
- Des pompes faibles programmables
- épingles interruption-change programmables
• Timer0: Timer/compteur 8 bits avec prescaler 8 bits
• Réglage du temps amélioré1:
- Températeur/compteur 16 bits avec prescaler
- Mode d'entrée de la porte externe
- Un pilote d'oscillateur 32 kHz dédié faible consommation
• Timer2: Timer/compteur 8 bits avec registre de période 8 bits, prescaler et postcaler
• Modules de contrepartie centrale améliorés (CEPC):
- Des bases horaires sélectionnables par logiciel
- Arrêt automatique et redémarrage automatique
- La direction PWM
• Port série synchrone maître (MSSP) avec SPI et I2C avec:
- Masquage d' adresse 7 bits
- Compatibilité SMBus/PMBus
• Module amélioré d'émetteur-récepteur asynchrone synchrone universel (EUSART):
- Compatible avec RS-232, RS-485 et LIN
- Détection automatique de Baud.
• module d'oscillateur mTouchTM détecteur:
- Jusqu' 8 canaux d'entrée

Caractéristiques périphériques (suite):

• Module de modulation du signal de données
- sources de modulateur et de support sélectifs
• SR Fermeture:
- Options d'entrée multiples de réglage/réinitialisation
- Emule 555 applications de chronométrage
