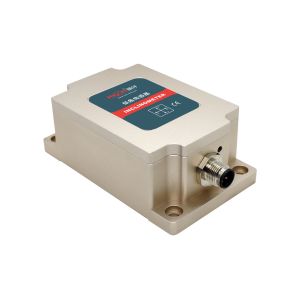

ACA2400T DIGITAL TYPE TILT SENSOR un servo-inclinomètre équilibré analogique

CAPTEUR D'INCLINAISON NUMÉRIQUE ACA2400T DE TYPE NUMÉRIQUE, UN INCLINOMÈTRE ANALOGIQUE SERVOMOTEUR ÉQUILIBRÉ

▶ CARACTÉRISTIQUES

★ Inclinomètre deux axes

★ Plage de mesure : ±1～±15° en option

★ Fréquence de réponse : 50Hz

★ Entrée de tension large : 9～36V

★ Température de fonctionnement large : -40～+85℃

★ Résolution : 0,0005°

★ Taille : L110×L65×H32mm

★ Dérive de température ZÉRO ±0,0008

★ Protection IP67 grade

★ Connecteur aviation étanche

★ interface de sortie : RS232,RS485,TTL en option

▶ DESCRIPTION GÉNÉRALE

L'ACA2400T est un inclinomètre servomoteur équilibré analogique fabriqué par RION Technology. Son principe est composé de cinq parties : capteur de déplacement sans contact, moteur de couple, circuit d'erreur et d'amplification, circuit de rétroaction et masse en porte--faux. La précision de cette série d'inclinomètres est bien supérieure celle des capteurs d'inclinaison de principe électrolytique ou de principe capacitif en termes de non-linéarité, de répétabilité, d'hystérésis, de dérive thermique et de température de fonctionnement, de résistance aux chocs, de vibrations et d'autres propriétés. Intégré en interne un système haut de gamme ARM 32 bits, résolution 0,0005 °, précision 0,005 °, dérive thermique : 0,0008 ° C / °, les caractéristiques d'installation sans contact permettent l'ACA2400T d'avoir une bonne intégration du système, il suffit de fixer le capteur sur la surface de l'objet mesuré avec des vis,

Il peut calculer automatiquement l'attitude et l'inclinaison de l'objet. Il est simple utiliser et n'a pas besoin de trouver le changement relatif des deux surfaces pour l'installer. Il a une forte résistance aux interférences électromagnétiques externes et une forte capacité résister aux chocs et aux vibrations. Il a un fort avantage concurrentiel parmi ses homologues nationaux et est utilisé professionnellement dans les domaines industriels requis par les utilisateurs haut de gamme.

▶ DONNÉES TECHNIQUES

▶ NOTES D'INSTALLATION DE PRODUCTION

Veuillez suivre la bonne façon d'installer le capteur d'inclinaison, une installation incorrecte peut provoquer des erreurs de mesure, en accordant une attention particulière la "surface", "ligne"::1)La La surface de montage du capteur et la surface mesurée doivent être fixées étroitement, en douceur, en stabilité, si la surface de montage est inégale, cela est susceptible de provoquer une erreur d'angle de mesure du capteur. Voir la figure Pic.AB

2) L'axe du capteur et l'axe mesuré doivent être parallèles, les deux axes ne produisent pas l'angle autant que possible. Voir la figure Pic.CD
