commutation de Gigabit Ethernet de port de la transmission MSTP OSN580 TNM1EGS404 TNM1EGS4 EGS404 M1EGS4 4 traitant le conseil

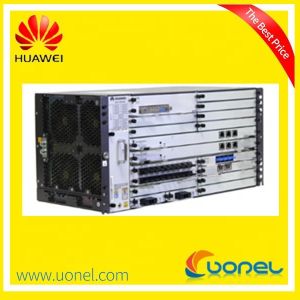

Transmission MSTP OSN580 (CSAD OSN 580) d'Optix

commutation de Gigabit Ethernet de port de la transmission MSTP OSN580 TNM1EGS404 TNM1EGS4 EGS404 M1EGS4 4 traitant le conseil

L'OptiX OSN 580 est paquet et un système de transmission optique interarmées de la nouvelle génération orienté TDM, qui est placé la couche de convergence et la couche d'accès parmi la série interarmées hybride bout bout de produit de la plate-forme de transmission (MSTP). Ce système est caractérisé par sa grande consommation de puissance faible de capacité, facilement disponible, et structure compacte.

• L'OptiX OSN 580 soutient le profil multiprotocole de transfert de commutation de label (MPLS-TP), le pseudo bord--bord d'émulation de fil (PWE3), les technologies d'Ethernet, de WDM, de CSAD, et de PDH. Avec ces technologies, un réseau pur de TDM, le réseau pur de PTN, ou le réseau hybride peuvent provisioned.
• Car l'équipement de couche de convergence et de couche d'accès, l'OptiX OSN 580 est relié au réseau avec l'autre équipement d'OptiX OSN pour fournir une solution complète couvrant la couche d'épine dorsale, la couche d'agrégation, et la couche d'accès. La solution complète rencontre le voyage de retour de station de la base 2G/3G/LTE et l'entreprise a loué des exigences d'accès de service. Figure 1illustrates l'application de réseau de l'OptiX OSN 580.

• L'OptiX OSN 580 est un dispositif utilisé aux couches d'accès et de convergence, qui comporte la grande consommation de puissance faible de capacité, facilement disponible, et la structure compacte. L'OptiX OSN 580 soutient :

  • Un maximum de capacité de commutation par paquets de 280 Gbit/s, un maximum 280 de capacité d'accès de Gbit/s TDM
  • protection 1+1 pour des commandes système, commutation, synchronisation, et des unités d'alimentation d'énergie, et protection niveau du réseau telle que le tunnel aps, picowatt aps, commutation de protection par anneaux d'Ethernet (ERP), groupe d'agrégation de lien (RETARD), groupe d'agrégation de lien de multi-chssis (MC-LAG), passage de lien-état travers (LPT), protection de connexion de sous-réseau (SNCP), et protection multiplex de section (MSP)
  • Une puissance maximum de W 1600, et une puissance typique seulement de 668 W. L'équipement est économiseur d'énergie, qui aident réduire l'OPEX des clients
  • Les modèles la force du C.C et la force de la C.A. du chssis du contrat 5U peuvent être facilement installés dans un ETSI ou l'armoire de 19 pouces.








  type 1.Service

  Catégorie de service	Type de service	Taux de consommation de ressources	Conseil	Norme
  Paquet	Service de LAN de 10 GE	10,31 Gbit/s	EM20	IEEE 802.3ae
  	Service de GE (port optique)	1000 Mbits/s	EM20	IEEE 802.3z
  	Service de GE (port électrique)	1000 Mbits/s	EM20
  	Service de Fe (port optique)	100 Mbits/s	EM20	IEEE 802.3u
  	Service de Fe (port électrique)	10/100 Mbit/s	EM20
  CSAD	Service STM-1 standard	155,52 Mbits/s	SL1Q/SL41O	ITU-T G.707 ITU-T G.691 ITU-T G.957 ITU-T G.693 ITU-T G.783 ITU-T G.825
  	Norme STM-4 ou service de concaténation	622,08 Mbits/s	SL4D/SL41O
  	Norme STM-16 ou service de concaténation	2,5 Gbit/s	SL16Q
  	Norme STM-64 ou service de concaténation	10 Gbit/s	SL64S/SL64D
  PDH	Service E1	2,048 Mbits/s	SP3D	ITU-T G.703 ITU-T G.823 ITU-T G.783 ITU-T G.824 ITU-T G.742
  	Service T1	1,544 Mbits/s	SP3D	ITU-T G.703 ITU-T G.823 ITU-T G.824 ITU-T G.783
  	Service T3	44,736 Mbits/s	PL3T	ITU-T G.703 ITU-T G.824
  	Service E3	34,368 Mbits/s	PL3T	ITU-T G.703 ITU-T G.823
  Fe : Ethernet rapide GE : Gigabit Ethernet



  2.Specification

  Article	Description
  Aspect	Le chssis dimensionne (H X W X D) : 221 millimètres X 442 millimètres X 224 millimètres
  Conseil	Commandes système, commutation, et conseil de synchronisation : UCX Paquet traitant le conseil : EM20 Ligne hybride panneau : HUNS3 et HUND2 Panneaux de CSAD : SL1Q, SL4D, SL41O, SL16Q, SL64S, et SL64D Conseils de PDH : PL3T et SP3D Conseils de MDM : DMD2 et MR2 Conseils auxiliaires : AUX. et FAN Panneaux d'alimentation d'énergie : APIU et PIU Pour des services et des ports soutenus par les conseils précédents, voir le tableau 1.
  Capacité de commutation par paquets	280 Gbit/s
  Capacité d'accès de TDM	280 Gbit/s
  protection niveau de l'équipement	support 1+1 pour l'alimentation d'énergie 1+1 de secours entre les commandes système, la commutation, et les conseils actifs et de réserve de synchronisation Protection de fan (l'échec dans une fan simple n'affecte pas l'opération des autres fans.)
  Ajustement intelligent de vitesse de l'hélice	Soutient l'ajustement automatique de la vitesse de l'hélice basé sur la température la plus élevée du conseil dans le chssis.
  Ports de gestion et ports auxiliaires	Type d'interface	Description	Connecteur
  	Port externe d'horloge	port externe de l'horloge 120-ohm, qui peut fonctionner en 2048 le mode de Kbit/s ou le mode de 2048 kilohertz	RJ45
  	Port d'alimentation d'énergie	Port d'alimentation d'énergie se reliant deux -48/-60 approvisionnements d'alimentation CC de V	connecteur de S.M. de 2 millimètres
  		Deux 110 orifices d'alimentation de courant alternatif de V/220 V	Prise triphasée
  	Port de gestion du réseau	Port de cascade du nanomètre port/NM d'Ethernet, qui est relié un système de gestion du réseau (les nanomètres)	RJ45
  	Port d'entrée-sortie d'alarme	port de l'alarme 6-input/2-output	RJ45
