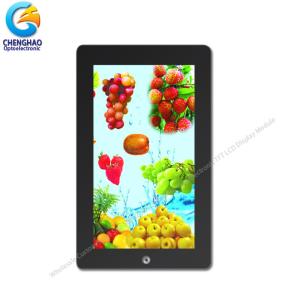

Moniteur à écran tactile capacitif 8 bits MCU 7 pouces 800x480 Dot TFT LCD Module

Moniteur écran tactile capacitif 7 pouces 800*480 Tft

1. Spécification deécran tactile

2. Description de l'écran tactile

Le modèle d'affichage ChengHao CH700WV01E-CTD est un écran cristaux liquides (LCD) transistor film mince (TFT) matrice active couleur qui utilise un TFT en silicium amorphe comme dispositif de commutation.Ce modèle est composé d'un panneau LCD Tn TFT, un circuit intégré de conduite, un CTP, un rétroéclairage et un FPC.

Cet écran LCD TFT a une surface d'affichage active diagonalement mesurée de 7,0 ̊ (écran horizontal) avec une résolution de 800*480 points.l'entrée de signal et est montée sur le verre et l'interconnexion par FPC, y compris les composants pour entraîner le module d'affichageL'interface MCU 8 bits est prise en charge.

En outre, le FPC peut également être personnalisé en fonction des exigences du client, telles que la modification de la rétroéclairage et de la structure du FPC, la définition de l'interface, etc.

Conformité RoHS et sans halogène.

Si le CH700WV01E-CTD ne répond pas aux besoins de votre projet, nous avons de nombreux produits standard similaires parmi lesquels choisir, veuillez nous contacter pour plus d'informations sur le produit.

3. Dessins du module écran tactile

Nom de l'entreprise:
(1) Type d'affichage: écran LCD TFT de 7 pouces + CTP
(2) Direction de vue: 12:00
(4) Mode polariseur: TN / Transmissif / Normalement blanc
(5) Température de fonctionnement: -20 70 °C
(6) Température de stockage: -30 80 °C
(7) Tolérance du démarqueur: ±0.20
(8) Protection: ROHS

4. Qucik Détails du module d'écran tactile couleur

* Nom LCD: Moniteur tactile capacitif 7 pouces 800*480 Tft Module LCD
* Numéro du LCM: CH700WV01E-CTD
* Taille: 7 pouces
* Type d'affichage: 7"TFT+CTP
* couleurs: 16,7 M
* Arrangement des points: 800x3 ((RGB) x480 points
* Direction de vue: 12:00

*Disposition des pixels de couleur: bande verticale RVB

* Mode d' affichage:Transmissif / Positif
* Dimension du contour: 186,9*110,6*5,15 mm

* Zone d'affichage: 154,08*85,92 mm
* Contraste: 500
* Type d'interface: 8 bits mcu
* Numéro de broche: 50 broches

*Température de fonctionnement: -20 ~ +70

* Température de stockage: -30 ~ +80°C

5Application du module LCD écran tactile

6Notre service

1.Nous fournissons un service de garantie après-vente d'un an tous les clients qui achètent nos produits.
2Pour tout problème technique rencontré par les clients dans le processus de test ou d'utilisation de nos produits,notre équipe technique fournira aux clients des services de support technique en ligne distance tout moment.
3Nous sommes un fournisseur de type usine avec certification ISO. Nos produits en vente ont subi une inspection et des tests de qualité stricts avant expédition, et ont également passé la certification CE / ROHS.
4Nous avons une équipe de service après-vente professionnelle, qui peut fournir une garantie solide et des services techniques logistiques pour vos commandes.

5Remplacement dans les 30 jours suivant l'expédition des produits de notre part en raison de problèmes de produits.

6Nous avons une longue coopération avec de nombreuses compagnies maritimes et notre volume d'exportation est important. Les compagnies maritimes peuvent nous offrir de bonnes réductions.

7Tous les produits seront inspectés et testés avant expédition.

8. La satisfaction du client est la plus importante pour nous.Si vous avez un problème ou des questions concernant notre transaction.Veuillez nous contacter par e-mail.Il sera répondu dans les 24 heures.

Il a été établi qu'il s'agissait d'un produit de fabrication de l'industrie de l'acier.fondée en 2015, est une entreprise de haute technologie couvrant la recherche et le développement, la fabrication et la commercialisation avec des installations de production de pointe.et les certificats ISO 9001En tant que l'un des fournisseurs d'affichage TFT et LCD les plus performants et les plus professionnelsR, Chenghao LCD vous offre une large gamme d'affichages dans une variété de tailles, de formes et de types.mais aussi le meilleur fournisseur d'affichage LCD vous apporter la large gamme d'affichages qui comprennent, mais sans limitation:

* LCD TFT standard
* LCD TFT personnalisé

* Affichage LCD haute luminosité

* Affichage écran tactile

Nos modules d'affichage sont proposés avec des informations précises sur les caractéristiques et les spécifications techniques..Chenghao LCD offre la meilleure gamme d'écrans LCD et de panneaux d'affichage.Notre collection de panneaux d'affichage est idéale pour une utilisation dans différentes applications comme les équipements industriels, les applications automobiles, les systèmes de serveurs, les systèmes de point de vente, les équipements médicaux, les appareils électroménagers, les écrans de contrôle industriels.

la recherche de modules LCD TFT de haute qualité et durables, faciles utiliser et dotés d'un certain nombre de fonctionnalités supplémentaires, principalement pour fournir des images de qualité HD et afficher des informations de manière claire,Différents types de modules ou d'écrans TFT sont nécessaires dans différentes applications et diverses fins.Ils sont conçus en utilisant des technologies avancées et les dernières combinaisons de couleurs pour les rendre efficaces.Utiliser le LCD de Chenghao est votre meilleur choix..
