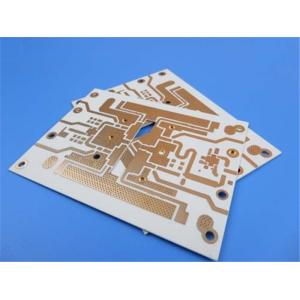

0.813mm 2L PCB RF fabriqué à partir de stratifiés RO4003C pour les applications à haute fréquence

Introduction:
Nous sommes très heureux de vous présenter notre PCB nouvellement livré qui est fabriqué en stratifiés RO4003C.Les stratifiés RO4003C sont des matériaux micro-ondes rentables connus pour leur contrôle précis de la constante diélectrique (ε) et leur faible perteIls sont disponibles dans différentes configurations, utilisant des styles de tissu en verre 1080 et 1674.Les stratifiés RO4003C ne nécessitent pas de procédures de manutention spéciales ni de traitements de trousCes stratifiés ne sont pas bromés et n'ont pas une classification UL 94 V-0.

Caractéristiques:
Les stratifiés RO4003C sont composés d'hydrocarbures/céramiques renforcés de verre tissé. Ils ont une constante diélectrique (DK) de 3,38 ± 0,05 10 GHz et un facteur de dissipation (tan δ) de 0.0027 la même fréquenceLe coefficient de dilatation thermique (CTE) est de 11 ppm/°C sur l'axe X, de 14 ppm/°C sur l'axe Y et de 46 ppm/°C sur l'axe Z.La température de transition du verre (Tg) est supérieure 280 °C, et les stratifiés peuvent fonctionner dans une plage de température de -40°C +85°C.

Les avantages:
Les stratifiés RO4003C offrent d'excellentes performances électriques avec une faible tolérance diélectrique et une faible perte.Les stratifiés présentent un faible coefficient thermique de constante diélectriqueIls offrent également des trous placés fiables avec une faible expansion de l'axe Z. Avec un faible coefficient d'expansion dans le plan,Les stratifiés RO4003C restent stables sur une plage de températures de traitement des circuitsEn outre, ces stratifiés sont rentables par rapport aux stratifiés micro-ondes conventionnels.

Le dépôt de PCB:
Ce PCB est une construction rigide deux couches, l'empilement se compose d'une couche de cuivre de 35 μm sur le dessus, d'un noyau RO4003C de 0,813 mm (32 mil) et d'une autre couche de cuivre de 35 μm sur le fond.

Détails de la construction du PCB:
Les dimensions de ce PCB. Il y a deux types de conception. La taille est de 265 mm x 66,88 mm avec une tolérance de +/- 0,15 mm. La trace minimale / espace est de 6/5 mils, et la taille minimale du trou est de 0,35 mm.Le PCB n'a pas de voies aveugles, et l'épaisseur du panneau fini est de 0,9 mm. Le poids de la couche de cuivre externe est de 1 oz (1,4 mil), et l'épaisseur du placage via est de 20 μm.tandis que le haut et le bas sont blancsLes masques de soudure sont verts des deux côtés.

Statistiques sur les PCB:
Ce PCB se compose de 66 composants et comporte un total de 153 plaquettes, dont 81 plaquettes trous et 72 plaquettes technologie de montage de surface supérieure (SMT).Il comprend 120 voies et 4 filets.

Type d'uvre d'art fournie et norme de qualité:
Le type d'uvre fournie est le Gerber RS-274-X, et la norme de qualité est IPC-Classe-2.

Disponibilité:
Ce PCB fabriqué partir de stratifiés RO4003C est disponible dans le monde entier.

Applications typiques:
Les stratifiés RO4003C sont couramment utilisés dans les antennes des stations de base cellulaires et les amplificateurs de puissance, les étiquettes d'identification RF, les radars et les capteurs automobiles,et LNB (Low Noise Block Downconverters) pour les satellites de radiodiffusion directe.
