HDMI 4 X 2 , 4K X 2K , 3D Matrix

HDMI 4 X 2 , 4K X 2K , 3D Matrix

INTRODUCTION

HDMI Matrix is a perfect matrix product with detached external audio output ports, which can connect 4 different HDMI signal sources and 2 displays. It can easily switch any of 4 input signals to 2 displays by using remote control or pushing button. The output signals can be same or different. By using this product can avoid the need to disconnect and reconnect signal sources to displays frequently. It can smartly select input signal sources with priority order and jump over those input signal sources which are not in work. It can optimize your home theatre system to the best effect.

TECHNICAL PARAMETERS

FEATURES

1. When its 4 input ports are separately connected to 4 signal sources
with HDMI cables, the HDMI Matrix automatically recognizes the last
connected port and switches its input signal to 2 displays.

2. The needed input signal sources must be selected by using remote
control or pushing button in order to make 2 displays showing 2 different
signals.

3. Support HDMI 1.4,HDCP1.4;

4. Support high resolutions up to 4Kx2K, including 480i/p, 576i/p,
720i/p, 1080i and 1080p,3840x2160@25/30Hz.

5. Use remote control or push button to freely select input source.

6. LED indicates signal /power mode.

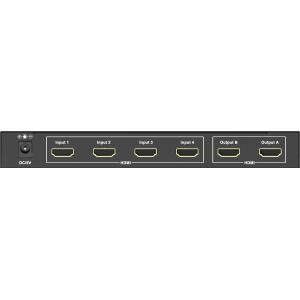

PANEL DESCRIPTIONS

Please study the panel drawings below and become familiar with the signal input(s), output(s) and power requirements.

EDID -----------------------------------------EDID Setting Switch

Toslink ------------------------------SPDIF Digital Audio Output

R/L ----------------------------------Stereo Analog Audio Output

Status/ARC --------------------------------------------ARC Switch

IR ---------------------------------------------------IR Receiver Port

B1-B4 ----------------------------------------Output B Port Status

OUT B ----------------------------------------------Output B Select

A1-A4 -------------------------------------Output A Output Status

OUT A ----------------------------------------------Output A Select

PWR ---------------------------------------------------Power Status

ON/OFF -----------------------------------------------Power Switch

DC/5V ---------------------------------------------Power Input Port
INPUT 1-INPUT 4 ---------------------------------Input 1-4 Ports
OUTPUT B -------------------------------------------Output B Port
OUTPUT A -------------------------------------------Output A Port

CONNECTION DIAGRAM

Before installation, please make sure all devices you wish to connect have been turned off.

1. Connect the HDMI from source(DVD, HD Player,PC) to matrix.(Input
cables are optional).

2. Connect the HDMI output from to the TV which has HDMI input.

3. Insert the DC side of 5V power supply into and then connect the AC
side of the power supply into the wall outlet.

4. Power on the source and TV, choose the input of TV to its HDMI
channel.

5.The image does not need to be adjusted, the matrix will position it
automatically, the user may adjust the horizontal position under
some extreme condition.

6. Select the working mode of the matrix via the remote control or
panel button.

EDID Selector: Select HDMI output signal format via EDID Selector.
