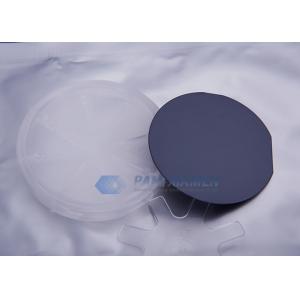

P dactylographient, la gaufrette de phosphure d'indium, 4", catégorie principale

PAM-XIAMEN fabrique des gaufrettes de phosphure d'indium de monocristal de grande pureté pour des applications d'optoélectronique. Nos diamètres standard de gaufrette s'étendent de 25,4 millimètres (1 pouce) 200 millimètres (6 pouces) dans la taille ; des gaufrettes peuvent être produites dans diverses épaisseurs et orientations avec les côtés polis ou non polis et peuvent inclure des dopants. PAM-XIAMEN peut produire des catégories d'éventail : catégorie principale, catégorie d'essai, catégorie factice, catégorie technique, et catégorie optique. PAM-XIAMEN offrent également des matériaux aux caractéristiques de client par demande, en plus des compositions faites sur commande pour des applications de message publicitaire et de recherches et de nouvelles technologies de propriété industrielle.

P dactylographient, la gaufrette de phosphure d'indium, 4", catégorie principale

4" spécifications de gaufrette d'INP
ArticleCaractéristiques
Type de conductionde type p
DopantZinc
Diamètre de gaufrette4"
Orientation de gaufrette100±0.5°
Épaisseur de gaufrette600±25um
Longueur plate primaire16±2mm
Longueur plate secondaire8±1mm
Concentration en transporteur≤3x1016cm-3(0.8-6) x1018cm-3(0.6-6) x1018cm-3NON-DÉTERMINÉ
Mobilité(3.5-4) x103cm2/V.s(1.5-3.5) x103cm2/V.s50-70cm2/V.s>1000cm2/V.s
RésistivitéNON-DÉTERMINÉNON-DÉTERMINÉNON-DÉTERMINÉ>0.5x107Ω.cm
EPD<1000cm-2<1x103cm-2<1x103cm-2<5x103cm-2
TTV<15um
ARC<15um
CHAÎNE<15um
Inscription de lasersur demande
Finition de SufaceP/E, P/P
Epi prêtoui
PaquetConteneur ou cassette simple de gaufrette


Quelle est gaufrette d'INP ?

Le phosphure d'indium est un semblable matériel semi-conducteur la GaAs et au silicium mais est vraiment beaucoup un produit de créneau. Il est très efficace développer le traitement très ultra-rapide et est plus cher que la GaAs en raison des grandes longueurs de recueillir et développer les ingrédients. Jetons un coup d'oeil encore plus de faits sur le phosphure d'indium comme il concerne une gaufrette d'INP.

Propriétés de transport dans les champs électriques élevés

Mettez en place les dépendances de la vitesse de glissement des électrons dans l'INP, 300 K.
La courbe solide sont calcul théorique.
La courbe précipitée et pointillée sont des données mesurées.
(Maloney et Frey [1977]) et (  de Gonzalez Sanchez et autres [1992]).
Les dépendances de champ de la vitesse de glissement des électrons pour les champs électriques élevés.
T (K) : 1. 95 ; 2. 300 ; 3. 400.
(  de   de Windhorn et autres [1983]).
Mettez en place les dépendances de la vitesse de glissement des électrons aux différentes températures.
Courbez 1 -77 K (  de   de Gonzalez Sanchez et autres [1992]).
Courbe 2 - 300 K, courbez 3 - 500 K (Fawcett et Hill [1975]).
La température d'électron contre le champ électrique pour 77 K et 300 K.
(Maloney et Frey [1977])
Fraction des électrons en vallées nL/no et nX/no en fonction de champ électrique, 300 K. de L et de X.
(Borodovskii et Osadchii [1987]).
La dépendance de fréquence du η d'efficacité d'abord (ligne continue) et au deuxième harmonique (de ligne tirée) en mode de LSA.
Simulation de Monte Carlo.
F = les FO + F1·péché (2π·pi) + F2·[péché (4π·pi) +3π/2],
Fo=F1=35 kilovolt cm-1,
F2=10.5 kilovolt cm-1
(Borodovskii et Osadchii [1987]).
Longitudinal (D || F) et transversal (coefficients de diffusion d'électron de ⊥ de D F) 300 K.
Simulation de Monte Carlo d'ensemble.
(Aishima et Fukushima [1983]).
Longitudinal (D || F) et transversal (coefficients de diffusion d'électron de ⊥ de D F) 77K.
Simulation de Monte Carlo d'ensemble.
(Aishima et Fukushima [1983]).

Applications optoélectroniques

L'INP a basé des lasers et la LED peut émettre la lumière dans le large éventail même de 1200 nanomètre jusqu'au µm 12. Cette lumière est employée pour des applications de télécom basées par fibre et de télématique dans tous les secteurs du monde numérisé. La lumière est également employée pour sentir des applications. D'une part il y a des applications spectroscopiques, où une certaine longueur d'onde est nécessaire pour agir l'un sur l'autre avec la matière pour détecter les gaz fortement dilués par exemple. Le terahertz optoélectronique est employé dans les analyseurs spectroscopiques ultra-sensibles, mesures d'épaisseur des polymères et pour la détection des revêtements multicouche dans l'industrie automobile. D'autre part il y a un avantage énorme des lasers spécifiques d'INP parce qu'ils sont coffre-fort d'oeil. Le rayonnement est absorbé dans le corps vitreux de l'oeil humain et ne peut pas nuire la rétine. Les lasers d'INP dans le radar laser (détection légère et rangement) seront une composante clé pour la mobilité de l'avenir et de l'industrie d'automation.

Recherchez-vous une gaufrette d'INP ?

PAM-XIAMEN est votre aller- l'endroit pour tout des gaufrettes, y compris des gaufrettes d'INP, comme nous l'avions fait pendant presque 30 années ! Enquérez-vous nous aujourd'hui pour apprendre plus au sujet des gaufrettes que nous offrons et de la façon dont nous pouvons vous aider avec votre prochain projet. Notre équipe de groupe attend avec intérêt de fournir des produits de qualité et l'excellent service pour vous !
