Souris optique sans fil Chip With d'USB 3.2V 3204 3205 circuits intégrés d'IC

Nom de produit d'IC : Puce sans fil optique de souris
Modèle de produit de puce : GZ-P001-KA8
Description de produit de circuit intégré : KA8 est une puce fortement intégrée de souris optique avec l'interface d'USB qui adopte plus de technologie manufacturière avancée et de meilleure capacité photosensible, qui peuvent remplacer 3205 et 3204 puces originales de phase ;
Application de produit : souris optique sans fil d'USB ;

Diagramme de disposition de goupille de puce :

Description de goupille de puce :

Caractéristiques de puce sans fil de souris :
1. alimentation d'énergie simple, gamme d'alimentation d'énergie : 1.7V 3.2V
2. technologie optique précise de prévision de déplacement
3. 2-D capteur de mouvement très bon
4. vitesse extrêmement rapide de mouvement de soutien
5. vitesse maximum de mouvement : 28 pouces/sec
6. l'IPC jusqu' 1600
7. Une fois que vous ne vous exercez pas, entrez immédiatement le mode économiseur d'énergie
8. la transmission de données est réalisée par l'interface série
9. la minuterie de basse puissance d'élément (LPT), l sont deux modes de sleep1/de sleep2
10. La souris peut être réveillée par la goupille de MOTSWK, et le capteur peut se réveiller du mode de sommeil
11. résistance actuel-limiteuse de LED : 68 ohms -470 ohms (selon la solution réelle pour déterminer la résistance), ont recommandé : 100 ohms

spécifications :
Tension d'opération d'alimentation d'énergie : 1.73V | 1.94V (short de VDD et d'AVDD) 2.2V | lentille 3.2V (VDD) optique : Vitesse de 1:1 : 28 pouces/sec l'IPC : 400/500/600/800/1000) (de défaut/1200/1600 débits d'images de l'IPC : 3000 cadres/sec. Courant typique d'opération :
mouvement du @mouse 2mA (normale)
le @Mouse 300uA ne se déplace pas (Sleep1)
le @Mouse 60uA ne se déplace pas (Sleep2)
@power 7uA en bas de mode

Lecture et écriture de registre d'interface de SPI :
Des registres dans le segment 0X00~0X0E d'adresse peuvent être directement indiqués et écrits ;
La lecture et écrire des registres dans le segment de l'adresse 0X10~0X7F doit d'abord ouvrir la lecture et écrire des registres de protection, c.--d., configurent les deux registres suivants (généralement non utilisés dans les applications)
Écrivez 0X5A 0X09 ;
Écrivez 0X9A 0X5B.
Il y a un oscillateur avec une fréquence environ de 24Mhz l'intérieur du V108, qui peut être choisi par le registre de configuration. La configuration spécifique est comme suit : allumez-vous d'abord pour écrire la protection
Reg0X51 = 0x0B est de choisir la résistance externe, Reg0X51 = 0x09 est de choisir la résistance interne,
Reg0X53 est le registre d'ajustement de résistance interne. Quand Reg0X53=0x00, la fréquence est le plus haut, et quand Reg0X53=0x7f, la fréquence est la plus basse. La valeur par défaut Reg0X53=0x48.

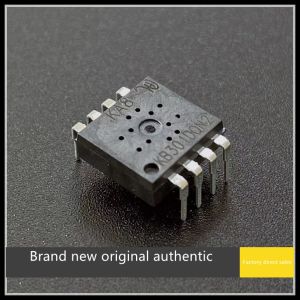

Image de puce :
