Raspberry PI 7 pouces HDMI TFT LCD Display avec écran tactile capacitif
Number modèle:SFRA700H-1024600ACT-01
Point d'origine:Shenzhen/Chine
Quantité d'ordre minimum:3 PCs
Conditions de paiement:L/C, T/T, Western Union
Capacité d'approvisionnement:PCs 3000K par mois
Délai de livraison:3-5 semaines
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
3 FL., bâtiment 25, parc industriel Yuan Yi Yuan, rue QianJin, XiXiang, Bao'An, ShenZhen, Chine
dernière connexion fois fournisseur:
dans 41 heures
Détails du produit
Profil de la société
Détails du produit
Écran HDMI 7 pouces, écran TFT PCAP 7 pouces
SFRA700H-1024600ACT-01 est un module LCD TFT HDMI qui intègre un écran LCD TFT, PCAP tactile et une carte de pilotage.
1- Le module présente parfaitement la sortie du signal numérique HDMI du PC sur l'écran LCD 1024*600.
2- Prise en charge des normes HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.La source de signal HDMI est compatible avec les mini PC grand public tels que Raspberry Pi, BB Black, Banana Pi, etc.
3- TOUCH est de l'USB vers I2C, pas besoin d'installer de pilotes.
4- La conception est principalement utilisée sur l'écran Raspberry Pi, et elle peut également être utilisée sur d'autres appareils tactiles petit écran de contrôle industriel HDMI.Lorsqu'il est utilisé comme écran Raspberry Pi, il prend en charge Raspbian, Ubuntu, WIN10 IOT et d'autres systèmes, simple contact.
5- lorsqu'il est utilisé comme écran d'ordinateur, il prend en charge Windows 7/8/10, cinq points tactiles, sans pilote.
| Version | 01 | ||
| Signal pris en charge | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| TOUCHER | Norme USB | ||
| VGA | Pas de support | ||
| Interface sur la carte mère | saisir | HDMI | Patch HDMI type A patch femelle 19Pin (horizontal) |
| USB | MICRO 5P USB femelle type B 5.9MM (horizontal) | ||
| Interface écouteur | NC | ||
| Interface tactile | 6 broches | FPC-0.5-6PIN (horizontale) | |
| Interface d'affichage | RVB 50 broches | FPC-0.5-50PIN (horizontal) | |
| l'audio | Sortie audio | 8Ω1.5W | 4PIN-1.25 H1.8 Siège femelle ultra-mince (horizontal) |
| Source de courant | Entrée de puissance | Entrée USB 5V (+/-0.5V) | |
| Affichage Vop | 3.3V | ||
| Fonctionnement électrique | Affichage sous tension | ||
| Consommation électrique en veille de la carte mère | <0.25W | ||
| Menu OSD | Menu (réserver) | Luminosité, contraste, correction automatique, phase, horloge, position du champ, réglage des fonctions, réinitialisation, etc. | |
| Langue (réserve) | Chinois, anglais, français, allemand, italien, espagnol, russe, coréen, japonais, etc. | ||
| bouton (réservé) | ALIMENTATION, MENU, HAUT, BAS, SORTIE | ||

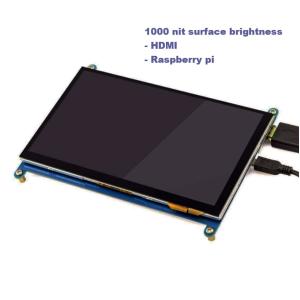

Écran HDMI 7 pouces, écran TFT PCAP 7 poucesImage du produit
Définition des broches de l'interface HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Blindé |
| 3 | DONNÉES TMDS2- |
| 4 | DONNÉES TMDS1+ |
| 5 | TMDS DATA1 Blindé |
| 6 | DONNÉES TMDS1- |
| sept | DONNÉES TMDS0+ |
| 8 | TMDS DATA0 Blindé |
| 9 | DONNÉES TMDS0- |
| dix | HORLOGE DE DONNÉES TMDS+ |
| 11 | HORLOGE DE DONNÉES TMDS Blindé |
| 12 | HORLOGE DE DONNÉES TMDS- |
| 13 | CEC (contrôle de l'électronique grand public en option) |
| 14 | Réservé (dans le cble mais NC sur l'appareil) |
| 15 | SCL(DDC) |
| 16 | SDA (DDC) |
| 17 | Terre DDC/CEC |
| 18 | +5V (alimentation) |
| 19 | Cble de sonde remplaçable chaud |
Définition de broche USB (5 V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Terre |
Définition de la broche USB TP
| 1 | VCC |
| 2 | RÉ- |
| 3 | J+ |
| 4 | NC |
| 5 | Terre |
Définition des broches de l'interface du haut-parleur
| 1 | ROUT+ |
| 2 | DÉROUTE- |
| 3 | VOYOU- |
| 4 | LOU+ |
6,Définition des broches LCD
| 1 | VLED+ | Alimentation pour rétroéclairage LED (anode) |
| 2 | VLED+ | Alimentation pour rétroéclairage LED (anode) |
| 3 | VLED- | Alimentation pour rétroéclairage LED (cathode) |
| 4 | VLED- | Alimentation pour rétroéclairage LED (cathode) |
| 5 | Terre | Terre d'alimentation |
| 6 | VCOM | Tension commune |
| sept | DVDD | Alimentation pour circuit numérique |
| 8 | MODE | Sélection du mode DE/SYNC |
| 9 | DE | Activer la saisie de données |
| dix | CONTRE | Entrée de synchronisation verticale |
| 11 | SH | Entrée de synchronisation horizontale |
| 12 | B7 | Données bleues (MSB) |
| 13 | B6 | Données bleues |
| 14 | B5 | Données bleues |
| 15 | B4 | Données bleues |
| 16 | B3 | Données bleues |
| 17 | B2 | Données bleues |
| 18 | B1 | Données bleues |
| 19 | B0 | Données bleues (LSB) |
| 20 | G7 | Données vertes (MSB) |
| 21 | G6 | Données vertes |
| 22 | G5 | Données vertes |
| 23 | G4 | Données vertes |
| 24 | G3 | Données vertes |
| 25 | G2 | Données vertes |
| 26 | G1 | Données vertes |
| 27 | G0 | Données vertes (LSB) |
| 28 | R7 | Données rouges (MSB) |
| 29 | R6 | Données rouges |
| 30 | R5 | Données rouges |
| 31 | R4 | Données rouges |
| 32 | R3 | Données rouges |
| 33 | R2 | Données rouges |
| 34 | R1 | Données rouges |
| 35 | R0 | Données rouges (LSB) |
| 36 | Terre | Terre d'alimentation |
| 37 | DCLK | Horloge d'échantillonnage |
| 38 | Terre | Terre d'alimentation |
| 39 | G / D | Sélection gauche / droite |
| 40 | U/D | Sélection haut/bas |
| 41 | VGH | Porte ON Tension |
| 42 | VGL | Tension porte OFF |
| 43 | AVDD | Alimentation pour circuit analogique |
| 44 | RÉINITIALISER | Broche de réinitialisation globale. |
| 45 | NC | Pas de connection |
| 46 | VCOM | Tension commune |
| 47 | DITHB | Fonction de tramage |
| 48 | Terre | Terre d'alimentation |
| 49 | NC | Pas de connection |
| 50 | NC | Pas de connection |
Définition des broches de l'écran tactile
| 1 | VDD | |
| 2 | Terre | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
Raspberry PI 7 pouces HDMI TFT LCD Display avec écran tactile capacitif
