Interface série SPI 1,3-pouces IPS TFT LCD 240x240 Dot avec 7 broches d'en-tête PCB
Numéro de modèle:Le nombre de points de contrôle doit être le même que le nombre total de points de contrôle.
Lieu d'origine:ShenZhen / Chine
Quantité minimale de commande:3 pièces
Conditions de paiement:L/C, T/T, Western Union et Paypal
Capacité à fournir:3000K pièces par mois
Délai de livraison:1 à 5 semaines
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
3 FL., bâtiment 25, parc industriel Yuan Yi Yuan, rue QianJin, XiXiang, Bao'An, ShenZhen, Chine
dernière connexion fois fournisseur:
dans 41 heures
Détails du produit
Profil de la société
Détails du produit
1.3 pouces SPI Serial Interface TFT Introduction du produit
La puce SPI puce série est une puce multifonctionnelle qui peut convertir les signaux d'interface SPI en signaux série, qui peuvent être utilisés pour connecter des appareils externes et obtenir une communication avec eux.Les puces SPI vers les ports série présentent les avantages de la transmission grande vitesse, faible consommation d'énergie et facilité d'utilisation, et peut être utilisé dans des scénarios d'application tels que le matériel informatique, les appareils ménagers et le contrôle industriel.
Le module LCD TFT de 1,3 pouce fonctionne très bien et complète avec succès mon projet de bricolage.affichage horizontal et affichage verticalVous devez régler SPI_MODE3 sur init, Arduino Nano, VCC 5V et BKL 3.3V.Assurez-vous de consulter les liens mentionnés dans la description du produit avant de les utiliser et ils vous aideront dans votre projet.
Cet écran LCD SPI TFT de 1,3 pouce a une diagonale de 1,3 pouce et une résolution de 240x240.Il peut fonctionner dans une plage de température de -20 °C +70 °C et sa plage de température de stockage est de -30 °C +80 °C.
Caractéristiques
| Nom de l'article | Le contenu |
| Numéro de pièce | Le nombre de points de contrôle doit être le même que le nombre total de points de contrôle. |
| Taille de l'écran | 1.3 pouces (diagonale) |
| Mode d'affichage | Normalement noir |
| Résolution | Le nombre d'écart est le plus élevé possible. |
| Le point de vue | 00,0975 (H) x 0,0975 ((V) mm |
| Zone active | 23.4 ((H) x 23,4 (V) mm |
| Taille du module | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Arrangement des couleurs | RGB bande verticale |
| Interface | SPI |
| Le moteur IC | Les produits de la catégorie 1 |
| Luminance | 250 (TYP) cd/m2 |
| Direction de la vue | Voir tout, IPS |
| Rétrécissement | 2 LED blanches |
| Temps de fonctionnement. | -20°C + 70°C |
| Température de stockage. | -30°C + 80°C |
| Le poids | TBD |
Le dessin de contour
Définition de la broche
| Je ne veux pas. | Nom | Résultats | Définition |
| 1 | Le CCR | P | Énergie pour la puce, CC 3,3 5 V |
| 2 | Le GND | P | Le sol |
| 3 | Le SCL | Je suis... | Pinceau d'horloge en série (SPI) |
| 4 | Le SDA | Résultats | Pile de données en série (SPI) |
| 5 | Ressources résiduelles | Je suis... | Réinitialisez le signal. |
| 6 | DC | Je suis... | Données/Pin de commande, SPI Choice/Choice de commande |
| 7 | BLK | Je suis... | Contrôle de rétroéclairage, flottant par défaut, faible niveau éteint |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage avant | Vf | 3.0 | 3.2 | 3.4 | V |
| Courant vers l' avant | Si |
- Je ne sais pas. | 20 |
- Je ne sais pas. | - Je ne sais pas |
| Durée de fonctionnement | - Je ne sais pas. | - Je ne sais pas. | 40000 |
- Je ne sais pas. | Heures |
Caractéristiques optiques
| Nom de l'article | Le symbole | Conditions de mesure | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
| Temps de réponse | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- | 30 | 35 |
ms |
Angle de vue |
θ | φ = 0o | 25 oC | - | 80 | - |
Le degré |
| φ = 180o | 25 oC | - | 80 | - | |||
θ | φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Ratio de contraste | Résultats | - | 25 oC | 800 | - | - | |
| Couleur de la coordonnée CIE | Blanc | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Le rouge | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
Verte | X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
Le bleu | X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Transmittance (avec polariseur) | 4. 18 | 4.65 | % | ||||

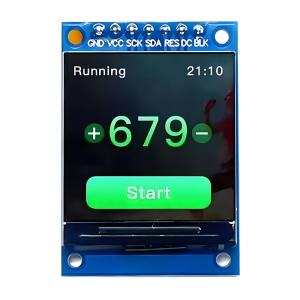

Image du produit
