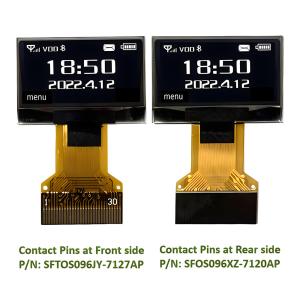

Écran OLED à faible coût de 0,96 pouce 128X64 IIC I2C SPI 8080 Interface 30 broches ZIF FPC
Numéro de modèle:Les produits doivent être soumis à un contrôle d'approvisionnement.
Lieu d'origine:ShenZhen / Chine
Quantité minimale de commande:3 pièces
Conditions de paiement:L/C, T/T, Western Union et Paypal
Capacité d'approvisionnement:3000K pièces par mois
Délai de livraison:1 à 4 semaines
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
3 FL., bâtiment 25, parc industriel Yuan Yi Yuan, rue QianJin, XiXiang, Bao'An, ShenZhen, Chine
dernière connexion fois fournisseur:
dans 41 heures
Détails du produit
Profil de la société
Détails du produit
Prix de gros Affichage OLED de 0,96 pouce Introduction du produit
L'écran OLED de 0,96 pouce est un petit appareil d'affichage auto-lumineux largement utilisé dans divers appareils et instruments intelligents en raison de son poids léger, de sa faible consommation d'énergie, de son contraste élevé,et caractéristiques d'un grand angle de visionLes écrans OLED de 0,96 pouce utilisent généralement des puces de pilotage SSD1315 / SSD1306 et prennent en charge plusieurs modes d'interface, y compris 6800 et 8080 parallèles, SPI série 3 ou 4 fils et mode d'interface IIC.Ce type d'écran d'affichage présente des caractéristiques d'auto-luminosité et ne nécessite pas de rétroéclairage., ce qui se traduit par de meilleures performances d'affichage, une vitesse de réponse plus rapide et un angle de vision plus large.
L'écran OLED de 0,96 pouce produit par SAEF TECHNOLOGY est largement utilisé dans les smartphones, les montres intelligentes, les dispositifs de surveillance de la santé, les systèmes de contrôle industriel, les consoles de jeux portables,et autres occasions qui nécessitent de petits écrans efficacesAvec l'avancement continu de la technologie et l'accroissement de la demande du marché, le taux d'emploi est de 0,5%.L'affichage OLED de 96 pouces de SAEF TECHNOLOGY devrait être optimisé et amélioré en termes de performances de l'affichageDans l'intervalle, avec le développement rapide de l'Internet des objets et des appareils portables, les technologies de l'information et de l'information sont devenues de plus en plus sophistiquées.les perspectives d'application de ces petits écrans OLED seront encore plus larges.
Avec le soutien de la production grande échelle, SAEF TECHNOLOGY contrôle les coûts de production et optimise les processus de production, ce qui se traduit par des coûts extrêmement bas pour les produits OLED de petite taille de 0,96 pouces,répondre aux besoins d'un grand nombre d'utilisateurs pour la production en série.
Caractéristiques
| Les postes | Spécification | Unité |
| Le numéro de modèle. | Les produits doivent être soumis un contrôle d'approvisionnement. | |
| Taille diagonale | 0.96 | Dans. |
| Résolution | 128 x 64 | Points |
| Zones actives | 21.740 ((W) x 11.175 ((H) | mm2 |
| Dimension de contour | 24.70 ((W) x 16.60 ((H) | mm2 |
| La hauteur des pixels | 0.170 ((W) x 0,175 ((H) | mm2 |
| Taille des pixels | 0.150 ((W) x 0,150 ((H) | mm2 |
| Clé de pilotage | Le SSD1315Z | - |
| Affichage de couleur | Blanc | - |
| Écaille grise | 1 | Un peu. |
| Interface | Les données sont fournies par les autorités compétentes. | - |
| Type d'emballage IC | Coefficient de coût | - |
| Type de connexion du module | Soldat | - |
| Épaisseur | 10,30 ± 0.1 | mm |
| Le poids | TBD ± 10% | g |
| Le devoir | Le décès d'un enfant | - |
Le dessin de contour
Définition du pin d'interface
| Je ne veux pas. | Le symbole | Définition |
| 1 | N.C. | Aucun lien. |
| 2 | C1N | CXP/CXN-Pin pour le condensateur de la pompe de charge;Connecter les uns aux autres avec un condensateur |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | L'alimentation pour le circuit régulateur de la pompe de charge. |
| 7,10 | N.C. | Aucune connexion. |
| 8 | VSS | C' est une épingle terre. |
| 9 | VDD | épingle d'alimentation pour le fonctionnement logique de base. |
| 11 | BS1 | Pins de sélection d'interface de bus MCU. |
| 12 | BS2 | |
| 13 | CS | C' est l' entrée de sélection de la puce. |
14 | Ressources renouvelables | Réinitialiser l'entrée du signal. lorsque la broche est tirée vers le bas, l'initialisation de la puce est exécutée. Gardez cette broche haute ((c'est--dire connecter VDD) pendant le fonctionnement normal |
15 | A0 | Ceci est la broche de contrôle Data/Command. Lorsqu'elle est tirée HIGH (c'est--dire se connecter VDD), les données D[7:0] sont traitées comme des données. Lorsqu'il est tiré vers le bas, les données D[7:0] seront transférées au registre de commandes. En mode I2C, cette épingle agit comme SA0 pour la sélection d'adresse slave. Lorsque l'interface série trois fils est sélectionnée, cette broche doit être connectée au VSS. |
16 | WR | Il s'agit d'une broche d'entrée de commande lecture/écriture connectée l'interface MCU. Lorsque le mode d'interface 8080 est sélectionné, cette broche sera l'entrée d'écriture (WR#). |
17 | RD | Lors de la connexion un microprocesseur de la série 8080, cette broche reçoit le signal de lecture (RD#). Lorsque l'interface série ou I2C est sélectionnée, cette broche doit être connectée au VSS. |
18 25 ans | D0 - Je ne sais pas. | Il s'agit d'un bus de données bidirectionnel de 8 bits qui doit être connecté au bus de données du microprocesseur.D1 sera l'entrée de données de sérieLorsque le mode I2C est sélectionné, D2, D1 doivent être liés et servir de sortie SDA, SDAin en application et D0 est l'entrée d'horloge série, SCL. |
26 | IREF | Ceci est la broche de référence du courant de sortie du segment. Lorsque l'IREF externe est utilisé, une résistance doit être connectée entre cette broche et le VSS pour maintenir le courant IREF 30 uA. Lorsque l'IREF interne est utilisé, cette broche doit être conservée NC. |
27 | VCOMH | La broche pour le signal COM a désactivé le niveau de tension. Un condensateur doit être connecté entre cette broche et VSS.Com |
28 | Le CCR | L'alimentation pour la tension de conduite du panneau. C'est aussi la broche d'alimentation de tension la plus positive. Lorsque la pompe de charge est activée, un condensateur doit être connecté entre cette broche et le VSS. |
| 29,30 | N.C. | Aucune connexion. |
Classification maximale absolue
| Les postes | - Je vous en prie.. | Je suis désolé.. | Unité |
| Le débit d'alimentation (VDD) | - Je ne sais pas.3 | Plus de quatre.0 | V |
| Le débit d'alimentation (VBAT) | - Je ne sais pas.3 | Plus de six.0 | V |
| Voltage d'alimentation (VCC) | 0 | - Je vous en prie.0 | V |
| Température de fonctionnement (TOP) | - Quarante | 70 | °C |
| Température de stockage ((TST) | - Quarante | 85 | °C |
Caractéristiques du courant continu
| Les postes | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
Voltage d'alimentation | IC de tension d'alimentation logique | VDD | 1.65 | 3.0 | 3.5 | V |
| Voltage d'alimentation du régulateur de la pompe de charge | VBAT | 3.0 | 3.3 | 4.5 | V | |
Fonctionnement (pour les panneaux OLED) | Le CCR | 7.0 | 7.5 | 8.0 | V | |
Résultats de l'analyse Voltage | Haute tension | VIH | 0.8 x VDD | - | VDD | V |
| Basse tension | VIL | 0 | - | 0.2 x VDD | V | |
Produits Voltage | Haute tension | VOH | 0.9 x VDD | - | VDD | V |
| Basse tension | VOL | VSS | - | 0.1 x VDD | V | |
Produituct Images
Test de fiabilité
| Je ne veux pas. | Nom de l'article | Condition | Quantité |
| 1 | Entreposage haute température - Je ne sais pas. | 85 ± 2 °C, 200 heures | 3 |
| 2 | Fonctionnement haute température (HTO) | 70 ± 2 °C, 96 heures | 3 |
| 3 | Entreposage basse température (LTS) | -40 ± 2 °C, 200 heures | 3 |
| 4 | Fonctionnement basse température (LTO) | -40 ± 2 °C, 96 heures | 3 |
5 | Température élevée / Entreposage haute humidité Je ne sais pas. | 50±3°C, 90%±3%RH, 120 heures |
3 |
6 | Choc thermique (non opérationnel) (TS) | -20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 cycles |
3 |
| 7 | Vibration (emballage) | 10 ~ 55 ~ 10 Hz, amplitude 1,5 mm, 1 heure pour chaque direction x, y, z | 1 carton |
| 8 | Déposer (emballage) | Hauteur: 1 m, chaque fois pour 6 côtés, 3 bords, 1 angle | 1 carton |
| 9 | ESD (encadrement du produit fini) | ±4kVR:330Ω; C:150pF 10 fois, décharge d'air | 3 |
