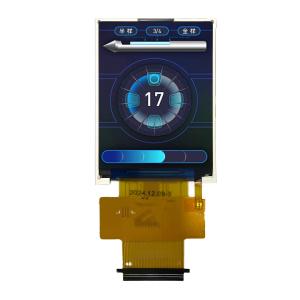

1000nits 2,4" LCD TFT à haute luminosité 240x320 Dot Matrix Display Interface RGB/MCU/SPI
Numéro de modèle:Le nombre d'heures de travail est déterminé par le nombre d'heures de travail.
Lieu d'origine:ShenZhen / Chine
Quantité minimale de commande:3 pièces
Conditions de paiement:L/C, T/T, Western Union et Paypal
Capacité à fournir:3000K pièces par mois
Délai de livraison:1 à 5 semaines
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
3 FL., bâtiment 25, parc industriel Yuan Yi Yuan, rue QianJin, XiXiang, Bao'An, ShenZhen, Chine
dernière connexion fois fournisseur:
dans 41 heures
Détails du produit
Profil de la société
Détails du produit
propos de cet article SFTO240PY-7190AN
Nous vous présentons notreAffichage LCD TFT de haute luminosité de 1000 nits et 2,4 poucesAvec une résolution étonnante de 240x320 pixels, cet écran offre des images vives et nettes.s'assurer que votre contenu se démarque même dans des environnements lumineux.
Principales caractéristiques:
- Lumière élevée: 1000 nits, cet écran est conçu pour des performances optimales l'intérieur et l'extérieur, permettant une visibilité claire dans diverses conditions d'éclairage.
- Taille compacte:L'écran diagonal de 2,4 pouces le rend parfait pour les appareils portables, les appareils portables ou les systèmes embarqués compacts.
- Interfaces flexibles:Équipé d'interfaces RVB, MCU et SPI, cet écran offre une intégration transparente avec une variété d'unités de microcontrôleurs et d'autres appareils numériques,rendre la mise en uvre simple et efficace.
Que vous développiez un gadget de consommation, une machine industrielle ou un prototype innovant, notre écran LCD TFT est conçu pour élever votre projet avec sa qualité d'image et sa flexibilité supérieures.Améliorez vos conceptions et captiver votre public avec des graphismes vifs et des performances fiables.
Découvrez le potentiel de notre écran LCD TFT de haute luminosité de 1000 nits dès aujourd'hui!Contactez-nous directement.
Spécifications générales
| Je ne veux pas. | Nom de l'article | Le contenu | Unité |
| 1 | Taille de l'écran | 2.4 pouces (diagonale) | / |
| 2 | Mode d'affichage | Normalement noir/transmissif/anti-éblouissement | / |
| 3 | Direction de vue (il) | Gratuit | / |
| 4 | Direction d'inversion de l'échelle grise | - | / |
| 5 | Résolution (H*V) | 240 * 320 pixels | / |
| 6 | Taille du module (L*W*H) | 42.72 par 58.50 par 2.15 | mm |
| 7 | Surface active (L*O) | 36.72 fois 48.96 | mm |
| 8 | La mesure de la hauteur de l'écran doit être effectuée en fonction de l'échelle de la couleur. | 0.153 sur 0.153 | mm |
| 9 | Type d'interface | Interface RVB/MCU/SPI | / |
| 10 | Profondeur de couleur | 16.7M | / |
| 11 | Consommation d'énergie du module | TBD | W |
| 12 | Type de rétroéclairage | LED | / |
| 13 | Clé de pilotage | ST7789VI ou compatible | / |
| 14 | Le poids | 12.1 | g |
Dessin extérieur
Définition de l'interface des broches
Interface Je ne veux pas. | Nom | I/O ou connecter | Définition |
| 1 | LEDK | P | Énergie pour le rétroéclairage LED (cathode). |
| 2 | LEDA | P | Énergie pour le rétroéclairage LED ((Anode). |
| 3 | Le GND | P | Le Power Ground. |
| 4 | Résultats de l'enquête | Je suis... | Sélection de l'interface (voir la fiche de données du pilote IC) |
| 5 | Résultats de l'enquête | Je suis... | Sélection de l'interface (voir la fiche de données du pilote IC) |
6 | Résultats | Je suis... | Sélection de l'interface (voir la fiche de données du pilote IC) |
| 7 | Le SDA | Résultats | Pile d'entrée de l'interface SPI. |
| 8 | Les États membres | Je suis... | Une horloge points. |
| 9 | DE | Je suis... | Les données activées. |
| 10 | VSYNC | Je suis... | Entrée de synchronisation verticale |
| 11 | HSYNC | Je suis... | Entrée de synchronisation horizontale |
| 12 | Le CCR | P | Énergie électrique |
| 13 | Réinitialiser | Je suis... | Réinitialisez le signal. |
| 14 | Le GND | P | Le Power Ground. |
| 15 32 | Le numéro de série est le numéro de série. | Résultats | Le bus de données (DB17-DB0). |
| 33 | RD | Je suis... | Interface RGB. Veuillez fixer cette broche VDDI ou DGND. |
| 34 | WR | Je suis... | Interface RGB. Veuillez fixer cette broche VDDI ou DGND. |
| 35 | RS | Je suis... | Interface RGB. Horloge d'interface série. |
| 36 | CS | Je suis... | Une épingle de sélection de puce. |
| 37 | Le numéro de série est le suivant: | - | N.C. |
| 38 | YD ((NC) | - | N.C. |
| 39 | XL ((NC) | - | N.C. |
| 40 | Les États membres | - | N.C. |
Limite absolue maximale
| Nom de l'article | Le symbole | - Je ne sais pas. | Je suis désolée. | Unité |
| Voltage d'entrée d'alimentation pour TFT | VDD | - Je ne sais pas.3 | 4.6 | V |
| Courant de rétroéclairage (température normale) | L'ILED | - | 100 | - Je ne sais pas |
| Température de fonctionnement | Au sommet | - 20 ans. | + 70 | °C |
| Température de stockage | Tst | - 30 ans | + 80 | °C |
| Humidité | RH | - | 90% (max 60 °C) | RH |
Les caractéristiques du courant continu (VDD=2,8V,Ta=25,C)
| Nom de l'article | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Voltage d'entrée de l'alimentation | Le CCR | 2.4 | 2.8 | 3.6 | V |
| Voltage logique d'entrée/sortie | VDDIO | - | 1.8 | - | V |
| Niveau de tension d'entrée "H" | VIH | 0.7VDDIO | - | VDDIO | V |
| Niveau de tension d'entrée "L" | VIL | VSS | - | 0.3VDDIO | V |
| Courant d'alimentation | IVDD | - | 9 | - | - Je ne sais pas |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité | Nom de l'entreprise |
| Voltage avant LED | VF | 5.6 | 6 | 6.8 | V | |
| Courant avant LED | Si | - | 80 | - | - Je ne sais pas | Si = 20*4mA |
| Consommation de puissance LED | Le PLED | - | 0.48 | - | W | Note n° 1 |
| Nombre de LED | - | 4 | Le PCS | |||
| Mode de connexion | - | 4 parallèles | / | |||
| Durée de vie des LED | - | 40000 | - | - | Heures | Note 2 |
Caractéristiques optiques
| Nom de l'article | Le symbole | Condition | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Temps de réponse | Tr+ Tf | - | - | 35 | 45 | ms |
| Ratio de contraste | Cr | 500 | 750 | - | - | |
Surface luminance | Je vous en prie | θ = 0° | 800 | 1000 | - | cd/m2 |
| Uniformité de luminance | Je suis l. | θ = 0° | 75 | 80 | - | % |
| NTSC | - | θ = 0° | - | 50 | - | % |
Angle de vue |
θ | 7 = 90° | 70 | 80 | - | dé |
| 7 = 270° | 70 | 80 | - | dé | ||
| 7 = 0° | 70 | 80 | - | dé | ||
| 7 = 180° | 70 | 80 | - | dé |
ProduitLes images
