1Module d'affichage OLED de 54 pouces 128x64 Résolution Interface SPI Contraste élevé Faible consommation d'énergie
Numéro de modèle:SFOM154YZ7-12864WB-01
Lieu d'origine:ShenZhen / Chine
Quantité minimale de commande:3 pièces
Conditions de paiement:L/C, T/T, Western Union et Paypal
Capacité à fournir:3000K pièces par mois
Délai de livraison:1 à 3 semaines
Contacter
Add to Cart
Fournisseur Vérifié
Shenzhen China
Adresse:
3 FL., bâtiment 25, parc industriel Yuan Yi Yuan, rue QianJin, XiXiang, Bao'An, ShenZhen, Chine
dernière connexion fois fournisseur:
dans 41 heures
Détails du produit
Profil de la société
Détails du produit
propos de cet article SFOM154YZ7-12864WB-01
Améliorez vos capacités d'affichage avec notre module d'affichage
OLED haute performance de 1,54 pouces.visuels vibrants avec une
consommation d'énergie minimale, ce qui le rend idéal pour diverses
applications.
Principales caractéristiques:
- Affichage haute résolution:Profitez de visuels nets et détaillés avec une résolution de 128x64 pixels, parfaits pour afficher du texte et des graphiques.
- Interface SPI: intégrez facilement ce module d'affichage vos systèmes existants l'aide de l'interface SPI pratique, assurant une communication et un contrôle transparents.
- Contraste élevé:La technologie OLED fournit des noirs profonds et des blancs vifs, assurant un contraste élevé et une excellente lisibilité dans diverses conditions d'éclairage.
- Faible consommation électrique:Conçu pour être économe en énergie, ce module d'affichage est idéal pour les appareils batterie et les applications portables.
- Conception compacte:La taille de 1,54 pouces rend ce module d'affichage parfait pour les applications limitées en espace, assurant qu'il s'intègre parfaitement dans votre projet.
- Angle de vue large:Le panneau OLED offre un grand angle de vision, assurant une visibilité claire partir de multiples perspectives.
Spécifications techniques:
- Taille de l'écran:1.54 pouces
- Résolution:128x64 pixels
- Interface:SPI
- Température de fonctionnement:-40°C +70°C
- Température de stockage:-40°C +85°C
- Lumière:Jusqu' 110 cd/m2
- Soutenir les couleurs:Monochrome (blanc sur noir)
Applications idéales:
Ce module d'affichage OLED de 1,54 pouces est parfait pour les
applications nécessitant un équilibre entre haute résolution,
faible consommation d'énergie et options d'affichage
personnalisables.Que vous développiez un appareil portable, un
panneau de commande industriel, ou un gadget de maison
intelligente, ce module d'affichage offre les performances et la
fiabilité dont vous avez besoin.
Pourquoi choisir notre module d'affichage OLED?
- Assurance qualité:Chaque module est testé pour la qualité et les performances afin de vous assurer que vous recevez un produit qui répond aux normes les plus élevées.
- Assistance la clientèleNotre équipe d'assistance dédiée est prête vous aider pour toute question ou préoccupation, assurant une intégration et un fonctionnement harmonieux du module d'affichage.
- Options de personnalisation:Si vous recherchez des personnalisations spécifiques, contactez-nous pour discuter de la façon dont nous pouvons adapter ce module d'affichage vos besoins uniques.
Améliorez votre projet avec notre module d'affichage OLED de 1,54
pouces et expérimentez la différence de qualité et de
performance.Commandez dès maintenant et prenez la première étape
pour améliorer vos capacités d'affichage avec une solution fiable
et performante.
Dimensions mécaniques
Définition du pin d'interface
| Le code PIN | Le symbole | Décrits |
| 1 | Le GND | Le terrain du circuit logique |
| 2 | VDD | L'alimentation de la logique |
| 3 | SCK | Entrée d'horloge série. |
| 4 | Le SDA | Entrée de données en série. |
| 5 | RST | Cette épingle est réinitialisée l'entrée de signal.Lorsque la épingle est basse, l'initialisation de la puce est exécutée.Maintenez cette épingle haute pendant le fonctionnement normal. |
6 |
DC | Cette broche est la broche de commande/données. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données au SDIN Les données du SDIN seront transférées au registre de commandes. |
| 7 | CS | Choisir la puce. La puce est sélectionnée lorsque CS0="L". |
Notes de crédit maximales absolues
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation pour la logique | VDD | - Je ne sais pas.3 | 4 | V |
| Voltage d'alimentation pour affichage | Le CCR | 8 | 17 | V |
| Température de fonctionnement | Le TOP | - Quarante | 70 | C |
| Température de stockage | TSTG | - Quarante | 85 | C |
| Durée de vie (220 cd/m2) | 13,000 | - | heure | |
| Durée de vie (200 cd/m2) | 15,000 | - | heure | |
| Durée de vie (180 cd/m2) | 16,000 | - | heure |
Caractéristiques du courant continu
| Caractéristiques | Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation pour la logique | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voltage d'alimentation pour affichage | Le CCR | 11.5 | 12 | 12.5 | V | |
| Input de haut niveau | VIH | 0.8 × VDD | - | - | V | |
| Input de bas niveau | VIL | - | - | 0.2 × VDD | V | |
| Produits de haut niveau | VOH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9 × VDD | - | - | V |
| Sortie faible niveau | VOL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | - | - | 0.1 × VDD | V |
Courant d'alimentation VDD Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure : IREF = 10 uA, non Panneau attaché, Affichage allumé, tout allumé, | DSI | Contraste = FFh | - | 90 | 110 | μA |
Courant d'alimentation VCC Le VDD est égal 2,8 V, le VCC est égal 12, IREF = 10 uA, pas de panneau est attaché, Affichage allumé | CPI | - | 450 | 580 | μA | |
Produit du segment courant, VDD = 2,8 V, VCC = 12V, IREF = 10 uA, Affichage allumé. | Résultats de l'enquête | Contraste = FFh | 280 | 310 | 340 | μA |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
| Courant en mode veille pour VDD | D.I.D., sommeil | Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure : Écran éteint, non. panneau attaché | - | - | 10 | μA |
| Courant en mode veille pour VCC | ICC, le sommeil | Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure : Écran éteint, non. panneau attaché | - | - | 10 | μA |

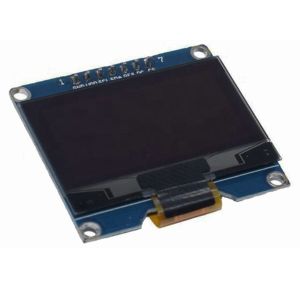

Image du produit
1Module d'affichage OLED de 54 pouces 128x64 Résolution Interface SPI Contraste élevé Faible consommation d'énergie
