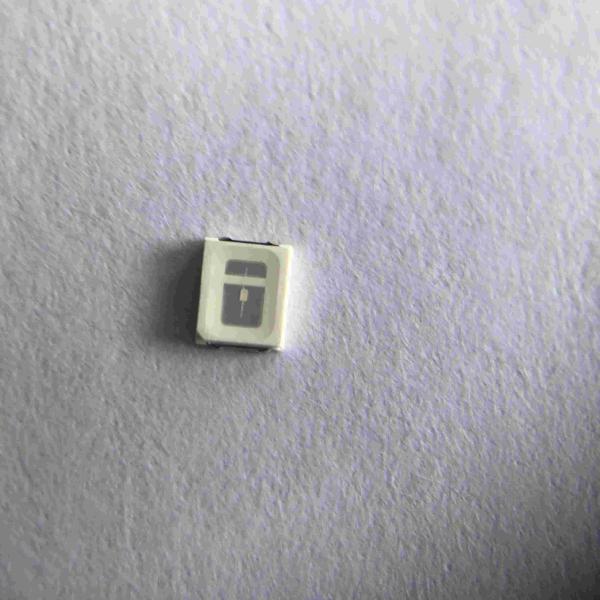

Pleine puce 2835 3v du spectre 50lm RVB LED d'ODM
Number modèle:2835
Point d'origine:SUZHOU
Quantité d'ordre minimum:4000PCS
Conditions de paiement:Western Union, MoneyGram, T/T
Capacité d'approvisionnement:800KK PAR MOIS
Délai de livraison:7-10 jours
Contacter
Add to Cart
Membre du site
Suzhou Jiangsu China
Adresse:
Bld#20, AUCUNE route de 88 Lingshan, secteur de Wuzhong, Suzhou, Jiangsu, Chine
dernière connexion fois fournisseur:
dans 26 heures
Détails du produit
Profil de la société
Détails du produit
Introduction d'application :
Le processus de fabrication est d'employer d'abord le logiciel de conception graphique ou le logiciel particulier pour que marquer avec des lettres conçoive le contenu (qui peut être texte et graphiques), des trous de poinçon du plat d'aluminium-plastique selon l'intervalle de modèle de course conçu l'avance, et puis pour installe les diodes électroluminescentes dans les trous + - + - + - en série
SMD a mené des lumières d'annonces de caissons lumineux de puce, logo, la couleur 3v jaune vert-bleu rouge du signe 2835
Détails rapides :
| Tension d'entrée (V) : | 3V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 2835 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 60-65lm |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | /green rouge /blue |
| Puissance : | 0.5W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 80 |
| Sac de emballage : | 220*240nm |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | Appareils électroménagers et feux de signalisation |
| Type de paquet : | Paquet de bti de Suface |
| Courant en avant : | 150MA |
| Taille : | 2.8*3.5*0.65mm |
| Emballage : | 4000 PCs/petit pain |
Spécifications produit :
Structure de paquet :
Spécifications produit :
| Article | Spécifications | Matériel | Quantité |
| Puce | InGaN | InGaN | 2 dans 1 |
| Réflecteur | Blanc | PCT | |
| Vue | C194 | Cuivre argenté | |
| Fil d'or | 0.9mil | Alliage | |
| Phosphore | Jaune | YAG | |
| Encapsulant | MilkyWhite | Résine | |
| Bande de transporteur | Selon Spéc. de l'EIE 481-1A | Bande noire conductrice | 4000pcs par bobine |
| Bobine | Selon Spéc. de l'EIE 481-1A | Noir conducteur | 4000pcs par bobine |
| Label | Norme de Repsn | Papier | |
| Sac de emballage | 220x240mm | NO--tirette stratifiée en aluminium de sac | Un sac de la bobine une |
| Carton | Norme de Repsn | Papier | Non-spécifique |
Capacités absolues :
| Article | Symbole | Capacités absolues | Unité |
| Courant en avant | SI | 150 | mA |
| Tension inverse | Vr | 5 | V |
| Courant en avant pulsé | IFP* | 180 | mA |
| Dissipation de puissance | Palladium | 0,5 | W |
| Température de fonctionnement | DESSUS | -40~85 | ℃ |
| Température de stockage | Essai | -40~85 | ℃ |
| Décharge électrostatique | ESD | 2000 (HBM) | V |
| La température de jonction | Tj | 120 | ℃ |
| Résistance thermique de LED | S-j de Rth | 33 | ℃/W |
Courbes de caractéristiques électro-optiques typiques :
Liste d'essai de fiabilité de LED :
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) | Ac/Re |
| Essai de durée | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| La chaleur de humidité élevé | 85℃, 85%RH, 1000Hrs@150mA | / | 20 | 0/1 |
| Stockage de basse température | -40℃, 1000Hours | JEITA ED-4701 200 202 | 20 | 0/1 |
| Stockage hautes températures | 100℃, 1000Hours | JEITA ED-4701 200 201 | 20 | 0/1 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) | JEITA ED-4701 100 105 | 20 | 0/1 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 | 0/1 |
Essai de durée d'impulsion
| Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse | L'AEC (Q101-001) | 20 | 0/1 |
| Résistance de soudure | 260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH | JEITA ED-4701 300 302 | 20 | 0/1 |
| Délabrement du ré-écoulement IV | 260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours | / | 20 | 0/1 |
| Critères de jugement | ||||
| Tension en avant VF | Maximum-augmentation de VF < 1=""> | |||
| IR actuel inverse | Maximum-augmentation d'IR < IRmax=""> | |||
| Intensité lumineuse IV | IV délabrement < 40=""> | |||
Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95% Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures) | ||||
Emballage :
Instructions SMT de soudure de ré-écoulement de SMT :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les
LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera
influence la fiabilité de la LED. Des précautions devraient être
prises pour éviter la pression forte sur la cloison encapsulée.
Ainsi quand épuiser le bec de cueillette, la pression sur la résine
de silicone devrait être appropriée.
Fer souder :
Quand la main soudant, la température du fer doit moins que 300℃
pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux
fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra faible atténuation
Intense luminosité, rendu de couleur vive faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de fabrication :
