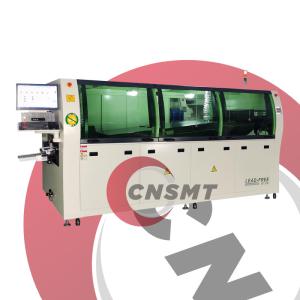

MSD-350C-LF Machine à souder en ondes sans plomb Machine à souder en ondes automatique

1. Vue d'ensemble des principaux paramètres

Numéro de modèle

XD-350C-LF (présumé être un modèle de soudure ondes sans plomb de Xindong Technology)

Technologie appliquée

procédé de soudage sans plomb (compatible avec Sn/Ag/Cu, Sn/Cu et autres soudures sans plomb)

Exigences de puissance

AC380V trois phases, 50 Hz (norme de l'industrie)

Puissance totale

Puissance totale: environ 25 36 kW (référence 25 kW des modèles similaires GSD-WD350CE et 36 kW du TB980C)

Taille du corps

Longueur d'environ 4 4,5 m (par exemple GSD-WD350CE 4470 mm, HRD-350 4120 mm)

2Système de transport

Taille de la carte de PCB

Largeur maximale: 350 mm (le suffixe "350C" correspond généralement la largeur maximale de la plaque de 350 mm)

Plage réglable: 50-350 mm (conception générale du secteur)

Vitesse de transmission

0.5-2m/min (voir gamme de vitesses de transmission XD-250ML-LF)

Structure de la transmission

Chaîne en alliage de titane double crochet (résistance la déformation, résistance la corrosion)

Moteur d'entraînement importé (par exemple, cylindre ou SMC)

3Système de préchauffage

Section de préchauffage

Contrôle indépendant de la température en trois étapes (configuration courante dans l'industrie, telle que le préchauffage en trois étapes GSD-WD350CE)

Température de préchauffage

Température ambiante ~ 250°C (contrôle en boucle fermée PID pour répondre la demande de température élevée des produits sans plomb)

Méthode de chauffage

Circulation d'air chaud ou chauffage infrarouge (conception modulaire facultative)

4Système de four étain

Capacité des fours étain

400 500 kg (voir 500 kg de GSD-WD350CE et 430 kg de TB980C)

Type de crête

Crête de vague double (turbulence + vague d'advection), hauteur réglable de 0 16 mm

Précision du contrôle de la température

±1-2°C (chauffage PID externe, chauffage rapide et étain anti-émeute)

Matériaux et maintenance

Fours alliage de titane (résistant la corrosion, adapté la soudure sans plomb)

Conception automatique des détritus (réduction de la fréquence du nettoyage manuel)

5. Système de contrôle

Interface de fonctionnement

Ordinateur industriel + écran tactile (système Windows, prise en charge de la commutation anglais/chinois)

Fonction intelligente

Stockage/appel de courbe de température, autodiagnostic de défaut, commutateur automatique

Comptage et enregistrement de la production (fonction d'impression externe facultative)

6Autres fonctions

Système de pulvérisation

Pulvérisation par flux pression constante (buse de laque de Taiwan, atomisation uniforme)

Réglage automatique de la largeur de pulvérisation (pour les différentes tailles de PCB)

Système de refroidissement

Refroidissement par air forcé (température de sortie ≤ 10°C, refroidissement rapide pour réduire la contrainte thermique)

Conception de sécurité

Protection contre la surcharge, bouton d'arrêt d'urgence, alarme de niveau de liquide, etc.
