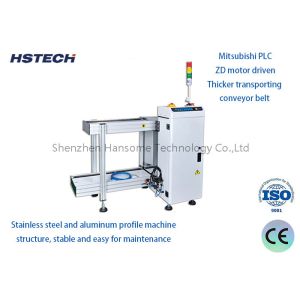

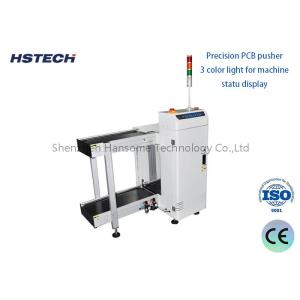

Chargeur de périodique de PCB avec liste CE et sans garantie de rupture de PCB
Cet équipement est utilisé pour le fonctionnement du chargement de PCB dans la ligne SMT.
Caractéristiques
Spécification
| Modèle | HS-LD330 |
| Nom du produit | Chargeur de chargeurs de PCB |
| Hauteur du transport | 920 ± 20 mm |
| Temps de chargement des PCB | Environ 6 secondes |
| Temps de remplacement du chargeur | Environ 30 secondes. |
| Direction du transport | L~R, ou R~L |
| Opération | Fonctionnement du front |
| Côté fixe de la voie | Côté avant ((ou spécifier) |
| Énergie électrique | 220V,50/60Hz,± 10% |
| Pression de l'air | 4 à 6 bar |
| Épaisseur des PCB | Min 0,4 mm |
| Quantité de charge | Côté supérieur: 1 pc, côté inférieur: 2 pc |
| Sélection du ton | 1 à 4 ((de 10 mm d'écart) |
| Vitesse du convoyeur | 0.5-20M/min ou sur mesure |
| Signalisation | Le SMEMA |
Sélection du modèle
| Modèle | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460: le code de référence |
| Longueur efficace des PCB | 50*50~350*250 mm | 50*50~455*330 mm | 50*50~530*390 mm | 50*50~530*460 mm |
| Taille de la machine | Pour les pièces détachées: | 1650*880*1200 mm | 1800*940*1200 mm | 1800*1010*1200 mm |
| Taille du chargeur | 355*320*563 mm | 460*400*563 mm | 535*460*570 mm | 535*530*570 mm |
| Le poids | 140 kg | 180 kg | 220 kg ou plus | 260 kg |
Application du projet
Cette machine est une machine de chargement de PCB, elle est utilisée au début de la ligne de production SMT, la machine pousse le PCB des rayonnages de magazines et le transport vers la machine en aval de la ligne de production.
