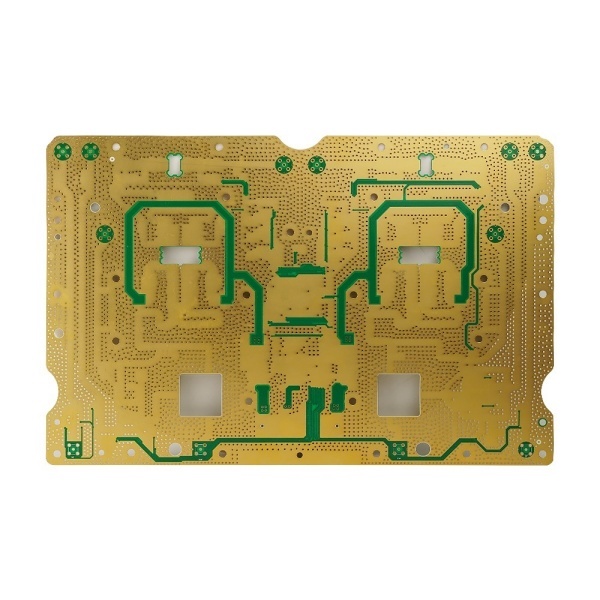

Fabrication de circuits imprimés pour appareils électroménagers

Fichiers Gerber Fabrication de circuits imprimés PCB pour appareils électroménagers

* Qu'est-ce qu'un fichier Gerber?

Un fichier Gerber est le format de fichier standard utilisé dans l'industrie des PCB (circuits imprimés) pour décrire les caractéristiques physiques de chaque couche d'une conception de PCB. Considérez-le comme le "plan" ou la "recette" que les fabricants de PCB utilisent pour fabriquer la carte réelle.

1. Objectif : Les fichiers Gerber indiquent au fabricant précisément où placer le cuivre (traces, pastilles), où créer des ouvertures de masque de soudure, où appliquer des marquages sérigraphiés (contours de composants, texte) et où percer des trous. Chaque couche du PCB (par exemple, cuivre supérieur, cuivre inférieur, masque de soudure supérieur, sérigraphie inférieure, trous de perçage) est généralement représentée par un fichier Gerber distinct.
2. Format : Le format est un format vectoriel ASCII ouvert. Il décrit essentiellement des formes (comme des lignes, des arcs, des cercles et des polygones) à l'aide de coordonnées et de commandes de dessin. Il peut également inclure des définitions d'ouverture, qui définissent les formes et les tailles des outils de dessin (comme des stylos ou des pastilles flash) utilisés pour créer les fonctionnalités.
3. Évolution :
   • Gerber standard (RS-274-D) : Une ancienne version qui nécessitait un fichier d'ouverture séparé. Il est largement obsolète aujourd'hui.
   • Gerber étendu (RS-274X) : Le format le plus courant actuellement. Il inclut les définitions d'ouverture dans le fichier lui-même, ce qui en fait une description complète et autonome de la couche. C'est ce que la plupart des gens entendent par "fichier Gerber" aujourd'hui.
   • Gerber X2 : Une version plus récente qui ajoute des métadonnées supplémentaires aux fichiers, comme les attributs de conception (types de pastilles, informations sur les composants, détails de l'empilement des couches). Cela aide les fabricants à automatiser le traitement et à effectuer de meilleurs contrôles DFM (Design for Manufacturability).
4. Extension de fichier : Les fichiers Gerber ont généralement des extensions telles que .gbr, .gb, .gbo, .gtl, .txt (pour les fichiers de perçage), ou parfois .art. La convention de dénomination indique souvent la couche (par exemple, .gtl pour "Gerber Top Layer", .gbl pour "Gerber Bottom Layer", .gto pour "Gerber Top Overlay" (sérigraphie)).
5. Importance : Les fichiers Gerber sont la norme de facto pour le transfert des données de conception de PCB aux fabricants. Presque tous les logiciels de conception de PCB (outils EDA) peuvent générer des fichiers Gerber, et toutes les entreprises de fabrication de PCB les acceptent.

* Paramètres techniques

* Solution PCB unique

Prototype PCB	PCB flexible	PCB rigide-flexible	PCB en aluminium
PCB en cuivre lourd	PCB HDI	PCB haute fréquence	PCB haute TG

* Avantages de l'équipe DQS

1. À tempsLivraison :

• • Usines PCBA possédées 15 000 ㎡
  • 13 lignes SMT entièrement automatiques
  • 4 lignes d'assemblage DIP

2. Qualité garantie :

• • Normes IATF, ISO, IPC, UL
  • Inspection SPI, AOI, X-Ray en ligne
  • Le taux de produits qualifiés atteint 99,9 %

3. Premium Service :

• • Réponse 24H à votre demande
  • Système de service après-vente parfait
  • Du prototype à la production de masse
