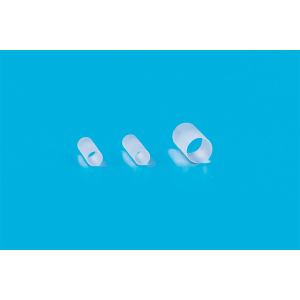

Cristaux optiques non linéaires de la Chine DKDP pour la conversion de fréquence de laser
Description de produits
KDP KD*P/DKDP
Le dihydrogénophosphate de potassium (KDP) et le phosphate de deutérium de potassium (KD*P} sont parmi les matériaux les plus très utilisés du message publicitaire NLO. Ils sont utilisés généralement pour le doublement, le triplement et le quadruplement du ND : Laser de YAG à la température ambiante. En outre, ils sont également d'excellents cristaux électrooptiques avec des coefficients électrooptiques élevés, très utilisés en tant que modulateurs, Q-commutateurs, et cellules de Pockels, etc. électro-optiques.
APPLICATIONS D'ELECTRO-OPTICAL/Q-SWITCHING
- Les dimensions standard des cristaux électrooptiques de DKDP pour la Q-commutation sont diamètre de cylindres 920 millimètres et le diamètre 1224 millimètres cependant de fabrication de taille faite sur commande et de cristaux rectangulaires de forme est disponible
- L'or s'est évaporé ou les électrodes de pâte d'argent sont disponibles ;
- Les revêtements diélectriques de l'AR de la couche mince pour des longueurs d'onde spécifiques de laser sont disponibles ;
- Tension quarte typique de vague 3,4 kilovolts à 1064 nanomètre ;
- Rapport typique de contraste entre les polariseurs croisés mieux que le 1:2000 ;
- Le seuil de dommages de l'AR a enduit DKDP >5 extérieur J/cm2 à 1064 nanomètres, 10 impulsions de NS.
APPLICATIONS DE CONVERSION DE FRÉQUENCE
- Des cristaux de DKDP sont employés pour la génération du troisième harmonique. L'angle de coupe du cristal pour l'opération à la température ambiante est 59.3° pour le type - assortiment de phase 2.
- Des cristaux du type 1 DKDP avec l'angle non critique θ=90° de coupe sont employés pour la quatrième génération harmonique (532nm→266nm) du haut ND à commutation de Q et par mode verrouillé d'énergie d'impulsion : Lasers de YAG. Le cristal doit être chauffé à la température du ℃ -50 pour assortir des états de NCPM.
AVANTAGES
- Bonne transmission UV
- Seuil de dommages optique élevé
- Biréfringence élevée
- Coefficients non linéaires élevés
APPLICATIONS
- Conversion de fréquence de laser — génération harmonique pour l'énergie d'impulsion élevée,
- Modulation électro-optique
- cristal de Q-commutation pour des cellules de Pockels
SPÉCIFICATIONS
| Planéité |
λ/8 à 633nm |
| Parallélisme |
arcseconde ≤20 |
| Qualité extérieure |
20-10 éraflure et fouille (MIL-PRF-13830B) |
| Tolérance de l'angle |
≤± 0.25° |
| Tolérance de dimension |
±0.1mm |
| Tolérance d'ouverture |
±0.1mm |
| Ouverture claire |
90% de la pleine ouverture |
| Chanfrein |
≤0.2 mmx45° |
| Puce |
≤0.1mm |
| Période de garantie de qualité |
Un an sous l'utilisation appropriée |
