Contrôleur CNC AC Servo Motor Kit 3000 tours par minute 64Ncm 200W Encodeur magnétique à 17 bits

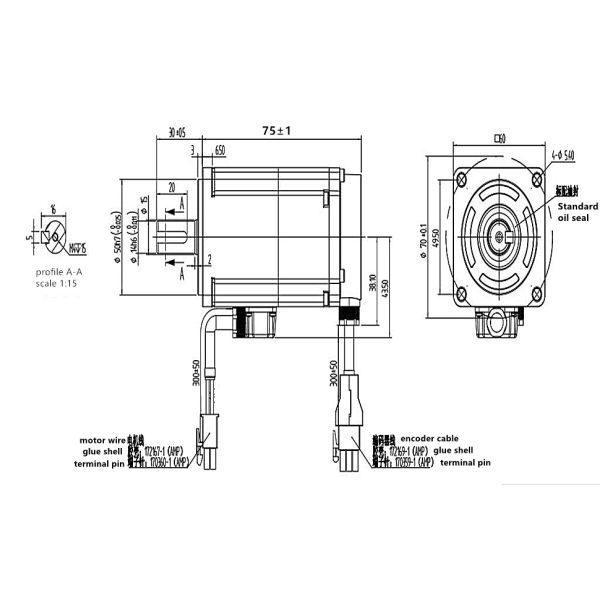

Taille du moteur

Paramètres du moteur

• Modèle: 60F-00630GCL
• Puissance: 200 W
• Nombre de poteaux: 10
• Énergie nominale: 220 V
• Velocité nominale: 3000 tr/min
• Velocité maximale: 6000 tr/min
• Le couple nominal:0.64Nm
• Le couple maximal instantané:1.91Nm
• Courant nominal: 1,7 A
• courant de pointe: 5,7 A
• Avec frein: Non
• Résistance de ligne: 4,57 Ohms
• Nombre de lignes d'encodeur: 17 bits
• Classe d'isolation: F ((155°C)
• Classe de protection: IP65

Diagramme des caractéristiques du couple et de la vitesse

• Modèle:SDF04NKW
• Le courant maximal:9.5A
• La tension d'entrée est de 220 V AC ((50-60 Hz)
• Fréquence de sortie: 400 Hz
• Méthode de refroidissement: refroidissement par air irradié
• Mode de commande: commande SVPWM
• Encodeur: encodeur magnétique absolu à virage unique de 17 bits
• Température de fonctionnement: 0°C à +55°C
• Température de stockage: -20°C à 80°C
• Niveau de protection: IP54

Paramètres du conducteur

• Modèle de commande: commande de position/commande de vitesse/commande de couple/opération de décroissance/communication RS485
• Fonction de protection: sous-tension, surtension, surcharge, sur courant, anomalie du codeur, freinage, position hors tolérance, etc.
• Mode de commande: impulsion externe
• Forme d'entrée de pulsation de commande externe: pulsation + carré, double pulsation, quadrature A/B
• Plage de régulation de la vitesse: 1:5000
• Fonction de freinage: intégrée
• Affichage et fonctionnement: affichage LED à sept segments à six chiffres, fonctionnement à quatre fonctions

Avantages

• 1.Combiné avec un encodeur magnétique absolu à tour unique de 17 bits, 5 paires de pôles, pour assurer une précision de positionnement d'un millionième.
• 2. Fonction de communication RS485 standard, réaliser le contrôle de téléchargement et de téléchargement réseau
• 3.Tous les ports d'entrée/sortie peuvent être librement définis et ont une forte applicabilité
• 4.Contrôle de position, contrôle de vitesse, contrôle de couple Modbus;communication peut être convertie pour répondre aux applications courantes
• 5.Une variété de fonctions de surveillance et de panneaux d'opération intelligents sont pratiques pour les clients pour déboguer et diagnostiquer
• 6.La fonction interne simple de PLC, dans certaines occasions de contrôle simples, PLC peut être complètement omis, et une solution à moindre coût peut être réalisée.

Diagramme de câblage du mode de commande de position (24V signal d'entrée à extrémité unique)

Nom de l'organisme:

Les fonctions du port d'entrée 1 peuvent être définies; veuillez consulter les paramètres PN1110-PN116 pour plus de détails.

La fonction du port de sortie 1 peut être définie; veuillez consulter les paramètres PN70-PN72 pour plus de détails.

Modèle de contrôle de position

• Modèle de commande: impulsion externe
• Entrée d'impulsion de commande externe:
• Forme: impulsion + direction cw/ccw orthogonalité A/B
• Motion différentielle de fréquence maximale: 1MHZ collecteur ouvert: 200KHZ
• Le rapport de vitesse électronique: 1 ¢32767/1 ¢32767
• Autonomie de réglage de la vitesse: rapport de vitesse: 1:5000
• Rapide de changement de vitesse: rapport de fluctuation de vitesse: < ± 0,03 ((charge 0 - 100%).< ± 0,05 (puissance -15% - + 10%)
• Mode de commande en douceur: constante de temps linéaire de 1 ms à 10000 ms (0 r/min←→1000 r/min)
• caractéristique de fréquence: 300 Hz

Appareils électriques à servo-entraînement et câblage de périphériques

Signaux de sortie/entrée:

• sortie du signal de localisation
• type de sortie: sortie de conduite par ligne de phase ABZ/ sortie du collecteur ouvert Z
• Le rapport de division de fréquence: 1/2251 Division de fréquence
• Signal d'entrée -- - 7 points d'entrée d'isolation photoélectrique:
• Le point d'entrée peut être défini comme n'importe quel type 21, voir paramètre

Signal de sortie 4 collecteur ouvert

• emplacement/portée de vitesse
• sortie d'alarme par servo
• Sortie du signal Z
• la puissance de freinage.

câblage des terminaux de lignes électriques

L1, L2, L3, PE, U, V, W, surface transversale ≥ 1,5 mm2 (AWG14-16).

L,N terminal, surface transversale ≥ 1,0 mm2 (AWG16-18).

Le câble de mise à la terre doit être aussi épais que possible,la mise à la terre du moteur d'entraînement et du servo-moteur au terminal PE,la résistance de mise à la terre < 100Ω

Application du projet

Domaines d'application

Télécommunications, équipement médical, porte automatique, robot industriel, machine à découper, traitement et détection électronique, instrument de mesure de coordonnées solides, engrenage CNC, machine à coudre CNC

Manipulateur industriel, équipement de semi-conducteurs, équipement de gravure, équipement de mesure, équipement médical, robot et autres équipements automatisés sur le marché.
