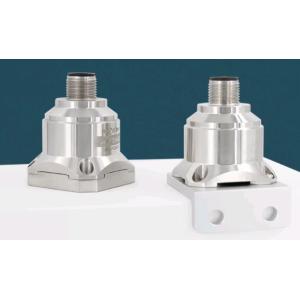

AKG392 Industrie MEMS Sensor à accéléromètre à trois axes avec sortie de vitesse et d'amplitude
Télécharger la fiche de données en cliquant ci-dessous:
Les résultats de l'analyse sont publiés dans le rapport annuel annuel annuel de l'OMS.
▶Principales caractéristiques
★ Trois axes (X, Y, Z)
★ Signal de sortie: RS232; RS485; TTL
★ Voltage de l'alimentation électrique: 9~36V
★ Résistance aux chocs: 2000G
★ Température de fonctionnement: -40°C ~ +85°C
★ Température de stockage: -40°C ~ +85°C
★ Taille: L34,3 × W34,3 × H38,5 mm
★ Excellente stabilité par déviation, bonne performance environnementale (choc, vibration et température)
▶Application du produit
★ Équipement médical
★ pont
★ Voiture
★ rouleaux routiers
★ enregistrement des accidents, surveillance et prévision de la fatigue
★ Génération d'énergie éolienne
★ Grandes machines et moteurs
★ Vibration basse fréquence et surveillance automatique
★ Surveillance du système de circulation, analyse du parcours routier et détection de défauts ferroviaires à grande vitesse
▶ INTRODUCTION
L'accéléromètre triaxiale AKG392 est un nouvel accéléromètre développé et produit indépendamment par Rion Technology et utilisé dans un large éventail d'applications.qui couvre de nombreux domaines tels que les essais de vibration et les essais d'impactLe produit adopte une sortie numérique d'interface avec des options telles que RS232/485/TTL. Différents codes d'adresse peuvent être définis, plusieurs accéléromètres peuvent être installés en série pour de longues distances,qui est pratique pour la mesure en plusieurs points et l'analyse des données. Le traitement FFT interne peut produire directement la fréquence et la vitesse et l'amplitude de vibration de l'objet, ce qui est pratique pour les utilisateurs pour analyser les données.
Les utilisateurs peuvent modifier la fréquence d'échantillonnage en fonction de la fréquence réelle de l'objet pour améliorer la précision de mesure de la fréquence.composé d'une puce de silicium traitée par micro-machines, un ASIC à faible consommation pour le réglage du signal, un microprocesseur pour le stockage des valeurs de compensation et un capteur de température.et une production stableLa nouvelle configuration électronique fournit une alimentation à l'état solide pour la réinitialisation et la protection contre la surtension.La stabilité à long terme et l'écart du facteur d'échelle dans la gamme pleine échelle sont généralement inférieurs à 0Cette série de produits présente les caractéristiques d'une structure robuste, d'une faible consommation d'énergie et d'une excellente stabilité des écarts, assurant une fiabilité de sortie stable
▶ SPÉCIFICATIONS
| Le groupe AKG392 |
Paramètres |
Unité |
| Portée |
±2 |
± 4 |
± 8 |
± 10 |
± 20 |
± 40 |
g |
| Étalonnage du biais |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg |
| Axe de mesure |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
axes |
| Répétabilité de l'alimentation en marche/arrêt |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Coefficient de température de biais |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/°C (typique) |
| Résolution/ seuil (@ 1Hz) |
> 1 |
> 1 |
> 1 |
> 1 |
> 1 |
> 1 |
mg (max) |
| Non linéaire |
Le taux de dépôt5 |
Le taux de dépôt8 |
< 1 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Largeur de bande (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensitivité de l'axe transversal |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Ratio de sensibilité aux vibrations transversales |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Densité du bruit |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
Pour les appareils de surveillance de la sécurité |
| Fréquence de résonance |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
KHz |
| Taux de production |
5 Hz, 10 Hz, 25 Hz, 50 Hz, 100 Hz, 200 Hz, 500 Hz, 1000 Hz. |
| Interface de sortie |
Le numéro d'enregistrement est le numéro d'enregistrement de l'appareil. |
| Le protocole |
Protocole RION 68 et protocole MODBUS RTU |
| Les données de détection doivent être fournies à l'aide d'un système de détection. |
9 à 36 VDC |
| Consommation en courant de fonctionnement |
Pour les appareils de commande électrique |
| Connecteur |
Connecteur M12 de norme industrielle |
| Le poids |
Poids net du produit: 82 g, base magnétique: 48 g, plaque d'adaptateur en L: 20 g |
| Taille |
Taille du produit: 34,3*34,3*38,5 mm
Taille de base d'adsorption magnétique: 34,23*34,23*6 mm

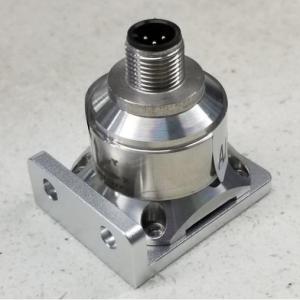

Taille de la plaque d'adaptateur en forme de L: 36*44*15 mm
|
▶Connexion
|
La couleur du fil fonction de couleur
Résultats de l'enquête
|
Noir |
Blanc |
Le bleu |
Brun |
| Le GND |
Le numéro de téléphone de l'établissement est:
Le numéro d'enregistrement est le numéro d'enregistrement correspondant.
|
Le code de l'émetteur est le code de l'émetteur.
RS485 ((D-)
|
Vcc 9·36V |
▶ PROTOCOL de communication
Le produit comprend le protocole 68 et deux protocoles MODBUS RTU. Les paramètres de configuration par défaut du protocole sont les suivants:
| Le présent règlement est obligatoire. |
RIO 68 PROTOCOL |
Le modebus-RTU |
| Le code d'adresse |
0 |
1 |
| Adresse de diffusion |
255 |
0 |
| Taux de débit au port série |
9600 |
9600 |
| Bit de parité |
Pas de parité |
Parité même |
| Bit de démarrage du port série |
Un peu |
Un peu |
| Longueur des données du port série |
8 bits |
8 bits |
| Bit d'arrêt du port série |
Un peu |
Un peu |
| Mode de sortie |
Question et réponse |
Question et réponse |
| Format des données |
Format des données |
Format des données |
| Méthode de vérification des données |
Somme de contrôle |
Le CRC16 |
