Testeur automatique du rapport de rotation du transformateur en trois phases pour le dépannage du transformateur

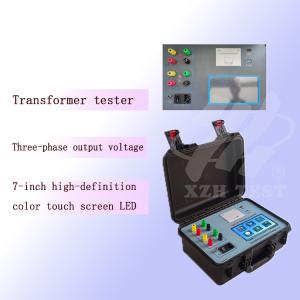

XHBB128B Testeur du rapport de virage du transformateur
Dans le processus de production des transformateurs de puissance semi-finis et finis,avant la mise en service du transformateur nouvellement installé et conformément aux règlements d'essai préventif du ministère de l'Énergie électrique, il est nécessaire de tester le rapport de virage ou le rapport de tension du transformateur de fonctionnement, et le rapport de virage du transformateur peut être vérifié.si le transformateur est court-circuité entre les toursLa lecture du pont de ratio traditionnel n'est pas intuitive et la conversion ne peut être effectuée que phase par phase.

Ce testeur de rapport de transformation surmonte les lacunes des tests de pont de rapport de transformation traditionnels.Il adopte l'alimentation par onduleur de précision à trois phases, qui a des tests rapides et une grande précision.






1L'instrument utilise une alimentation par onduleur de précision triphasée au lieu d'une alimentation par réseau monophasée comme tension de mesure.qui élimine l'influence harmonique de la tension du réseau pendant la mesure et rend la mesure plus préciseLorsque la source d'alimentation est un générateur, elle n'a aucun effet.

2. Adoptez la tension de sortie triphasée, améliorez la vitesse de test, mesurez l'angle entre les phases et identifiez automatiquement le groupe de câblage du transformateur 0-11.

3Il convient à une grande variété de transformateurs, en particulier pour la mesure de transformateurs de type Z, de transformateurs rectificateurs, de transformateurs de mise à la terre, de transformateurs de fours électriques,transformateurs à décalage de phaseLes paramètres de mesure sont les plus complets.

4. L'alimentation électrique à onduleur à trois phases de précision auto-fabriquée est adoptée, qui dispose d'une protection contre les connexions inversées à haute et basse tension, d'une protection contre les courts-circuits entre transformateurs,l'interrupteur de robinet n'est pas en placeLa protection contre les courts-circuits est assurée et augmente la stabilité de l'instrument.

5Après la saisie des paramètres nominaux, le rapport de transformateur, la valeur d'erreur et la position du robinet du changeur de robinet peuvent être mesurés automatiquement, en particulier pour le changeur de robinet avec robinet asymétrique,la position exacte du changement de robinet du transformateur peut également être mesurée avec précisionUn échangeur de robinets capable de mesurer 99 points.

6. Utilisation d'un écran LCD tactile couleur haute définition de 7 pouces, affichage modulaire, chaque étape d'opération a des instructions chinoises, pas besoin de manuels, il suffit de regarder les instructions LCD pour terminer l'opération de l'instrument.

7L'instrument dispose à la fois d'une sortie d'impression, d'une interface U-disk et d'une interface RS232, ce qui est pratique pour les bureaux sans papier.

8Il adopte une boîte en plastique d'ingénierie multifonctionnelle qui résiste au froid et à la température, est scellée et imperméable à l'eau, et est antidrop et antichoc, ce qui est pratique pour les expériences sur le terrain.

- - - - - - - - - - - - - - - - - - - - - - - - - - - -
Introduction du groupe


(1) Écran d'affichage: écran LCD tactile couleur haute définition de 7 pouces, rétroéclairage à réglage numérique, menu de fonctionnement de l'écran et résultats des essais.
(2) Terminal haute tension: connecter les terminaux jaune, vert, rouge et noir de la ligne d'essai et connecter les trois phases a, B, C et O du côté haute tension du transformateur testé.
(3) borne basse tension: jaune, vert, rouge et noir sont reliés à trois phases a, B, C et o du côté basse tension du transformateur testé
(4). AC220V: port d'entrée de puissance de l'ensemble de la machine, connecté à l'alimentation à fréquence de puissance AC220V.
(5). poste de mise à la terre de protection.
(6) Communication: communication en série
(7) USB: stockage USB
(8). Imprimante: imprimer les résultats des essais après mesure.

- - - - - - - - - - - - - - - - - - - - - - - - -
Interface de test
Après le démarrage de l'instrument, l'interface de démarrage est affichée comme indiqué sur la figure Il y a six options de fonction dans l'interface de démarrage, dont six options de fonction:[mesure en trois phases], [mesure monophasique], [transformateur de type Z], [réglage de l'heure], [question de données] et [réglage du système]. Cliquez sur n'importe quelle touche de fonction pour entrer le réglage.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Interface de mesure en trois phases

Cliquez sur [mesure en trois phases] pour entrer dans l'interface de mesure en trois phases.Les valeurs standard peuvent être modifiées en appuyant sur le bouton à droite;

Les méthodes de réglage des mesures monophasiques, des transformateurs de type Z et des mesures triphasiques sont fondamentalement les mêmes et ne seront pas répétées;

- - - - - - - - - - - - - - - - - - - - - - - - - - - -
L'interface d'achèvement du test est illustrée sur la figure ci-dessous.

Une fois le test terminé, appuyez sur le
[Retour] clé pour revenir à l'interface de démarrage,
[précédent] [suivant] vous pouvez afficher et imprimer des données historiques;
[U disk] est destiné à stocker les données actuelles sur un disque flash USB;
[Imprimer] vous pouvez imprimer les données de test
